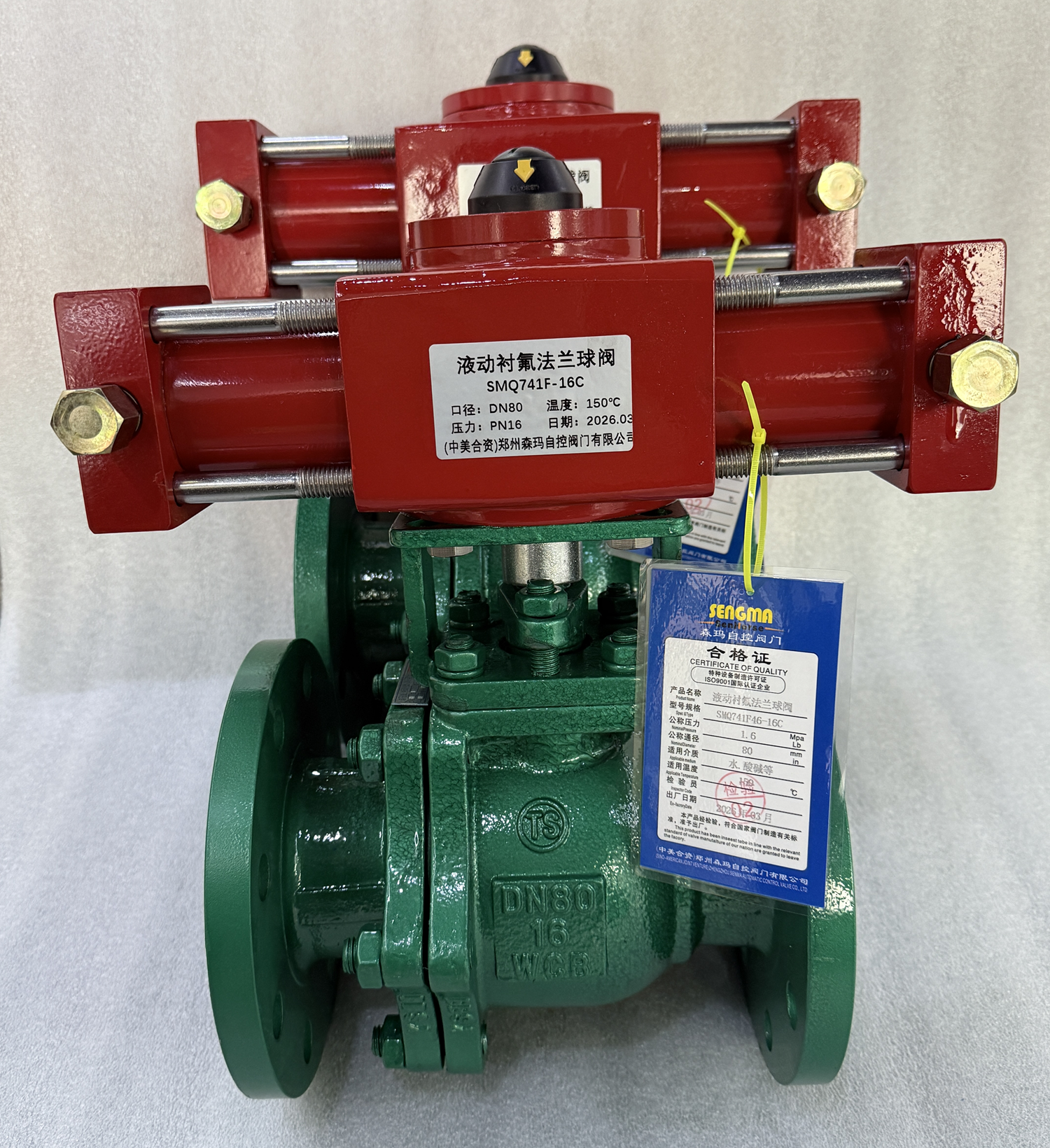

Q741F46-16C 是一个完整的阀门型号，指的是一种液动驱动、衬四氟（F46）、浮动球结构的法兰连接球阀。

以下是对该型号的详细技术解析：

1. 液动衬四氟法兰球阀型号拆解与含义

Q： 阀门类型代码，表示球阀。

7： 驱动方式代码，表示液动。

意味着它依靠液压油（或液体介质）的压力来驱动活塞或执行器，从而开启或关闭阀门。适用于需要大推力、防爆或自动化控制的管道系统。

4： 连接方式代码，表示法兰连接。

阀门两端带有法兰，通过与管道法兰螺栓连接，便于安装和拆卸。

1： 结构形式代码，表示浮动球。

球体是浮动的，在介质压力作用下，球体被压向出口侧的阀座，从而实现密封。通常用于中小口径。

F46： 密封面/衬里材料代码，表示聚全氟乙丙烯（F46）。

这通常意味着阀体内壁以及阀板（球体）表面（或阀座）均衬有或包覆F46塑料。F46是聚四氟乙烯（PTFE）的改性材料，具有优异的耐腐蚀性和耐温性。

16： 压力等级，表示公称压力 PN16。

即允许工作压力为 1.6 MPa（约 16 公斤力/平方厘米）。

C： 阀体材料代码，表示碳钢（WCB，即铸造碳钢）。

阀体基材为碳钢，保证了阀门的机械强度和承压能力，而接触介质的部位则由F46塑料保护，使其免受腐蚀。

2. 液动衬四氟法兰球阀工作原理与结构

工作原理： 通过外部液压控制系统提供动力，驱动液动执行器内的活塞运动，带动阀门阀杆旋转，使球体转动 90 度，从而实现阀门的开启（球孔对正通道）或关闭（球孔垂直通道）。

结构特点： 由于介质流道全部由F46衬里层覆盖，金属件（阀体、阀杆）不与介质接触。球体通常也被F46紧紧包裹，或采用不锈钢外覆F46。

3. 主要特点

强耐腐蚀性： F46（FEP）具有很好的化学稳定性，除了极少数介质（如熔融碱金属、高温高压下的氟元素等），它能耐几乎所有的强酸、强碱、有机溶剂的腐蚀。

防堵塞与自润滑： F46表面摩擦系数极低，具有一定的自润滑性，不易粘附介质，适用于易结晶、有颗粒的腐蚀性流体。

液压驱动优势： 液动执行机构相比气动和电动，具有输出力矩大、动作平稳、响应速度快的特点。特别适用于大口径阀门或需要大力矩切断的场合。

耐温性： 衬F46阀门通常适用温度范围为 -20℃ 至 150℃（短时间可达180℃，具体取决于工况和厂家标准）。

4. 液动衬四氟法兰球阀适用工况与应用领域

Q741F46-16C 液动球阀通常用于对耐腐蚀性要求较高，且需要实现远程控制、液压驱动的场合：

典型介质： 盐酸、硫酸、硝酸、王水、各种强氧化剂、有机溶剂、氯气、强碱等强腐蚀性介质。

应用行业：

石油化工： 输送腐蚀性化工原料。

氯碱工业： 氯气、液氯、酸碱液体的输送与控制。

湿法冶金： 含有强酸或强氧化剂的矿浆。

制药与食品： 需要耐腐蚀且洁净度高的流体控制（需确认衬里是否符合食品级标准）。

污水处理： 特别是工业高腐蚀性废水的处理系统。

5. 注意事项

衬层厚度： 衬F46的厚度通常在 2-3mm 左右，安装时需注意法兰处衬层的保护，避免衬层受损导致介质渗漏腐蚀阀体。

真空工况： 标准衬氟阀可能不耐真空，如果系统存在负压，需选用带加强筋的特殊衬里结构，以防止F46衬层脱落。

静电问题： F46是绝缘体，用于易燃易爆介质时，需要考虑阀门是否需要设计防静电结构（将球体与阀杆、阀体导通），避免摩擦产生静电火花。

总结来说，Q741F46-16C 是一款结合了碳钢强度与氟塑料耐腐蚀性的液控切断阀门，专为强腐蚀性介质的自动化、大扭矩控制而设计。
