一、产品概述

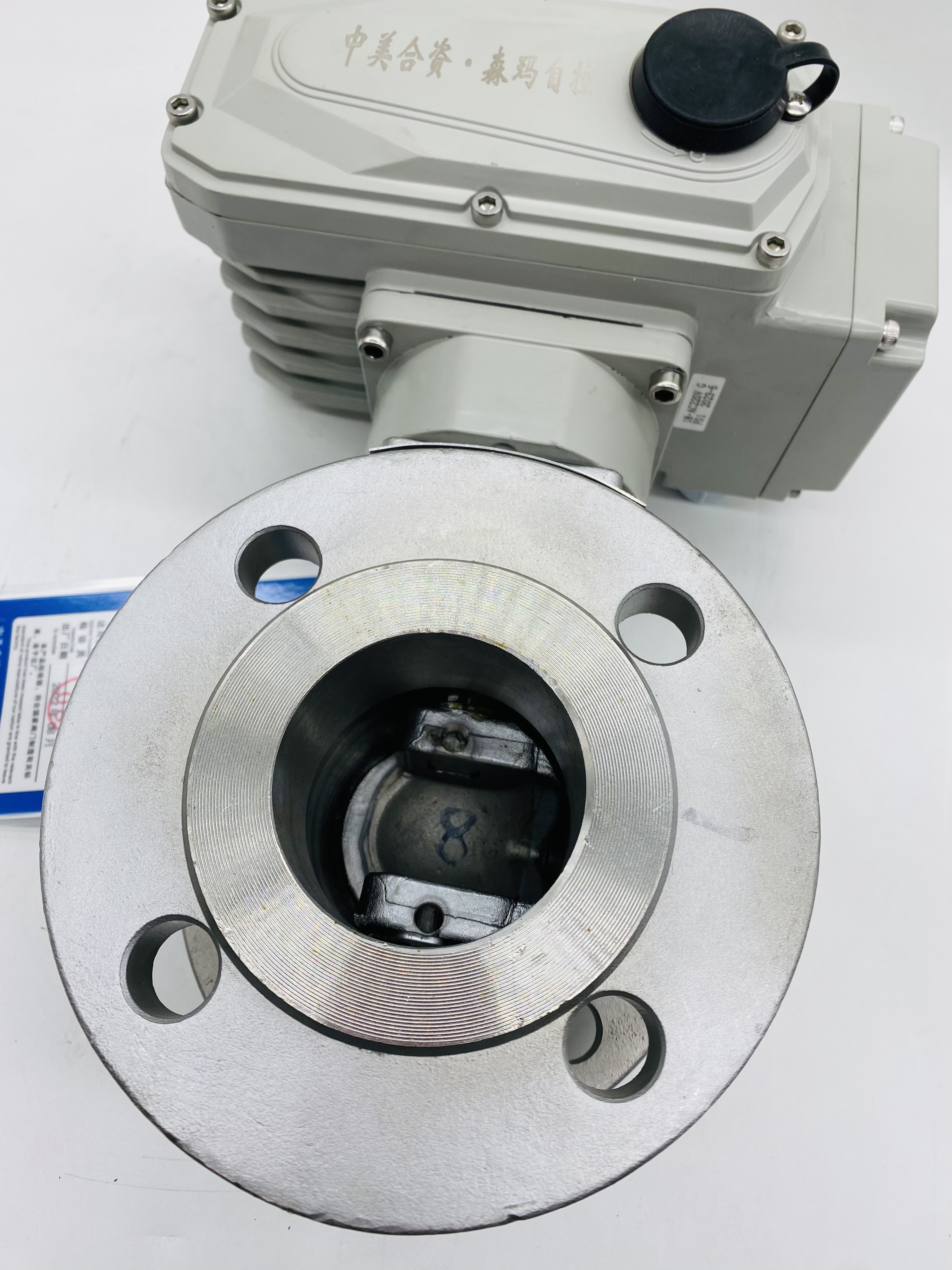

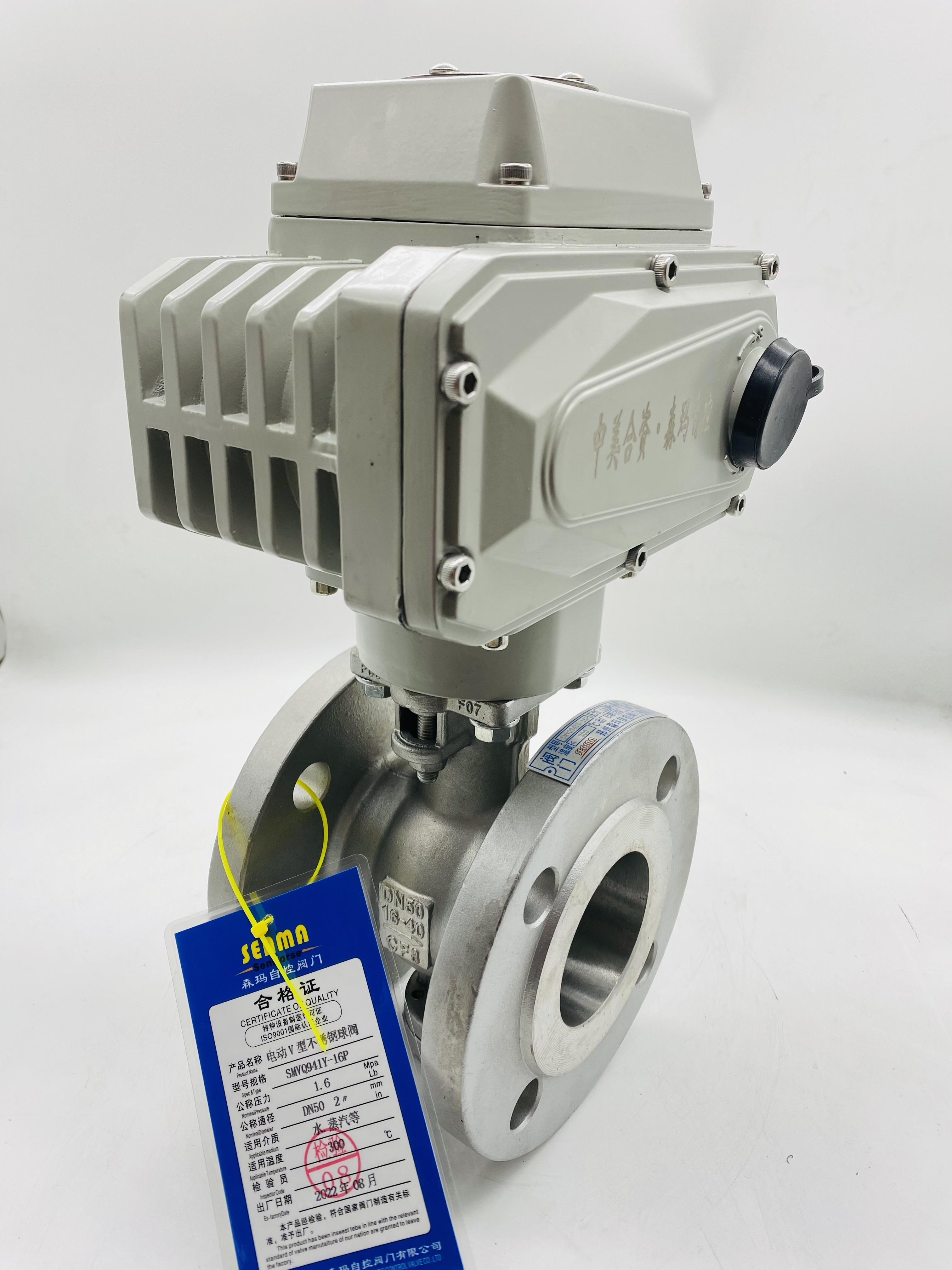

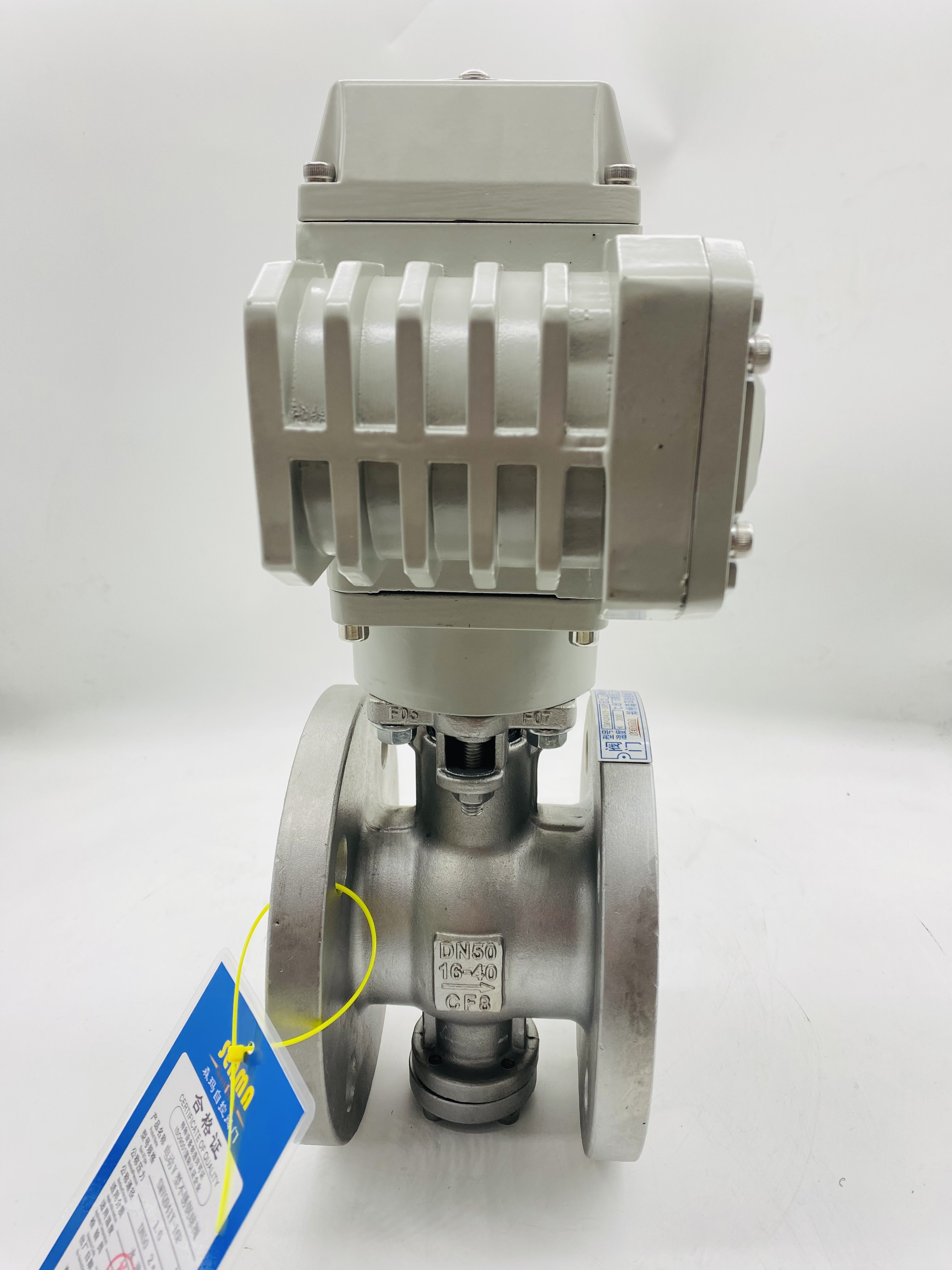

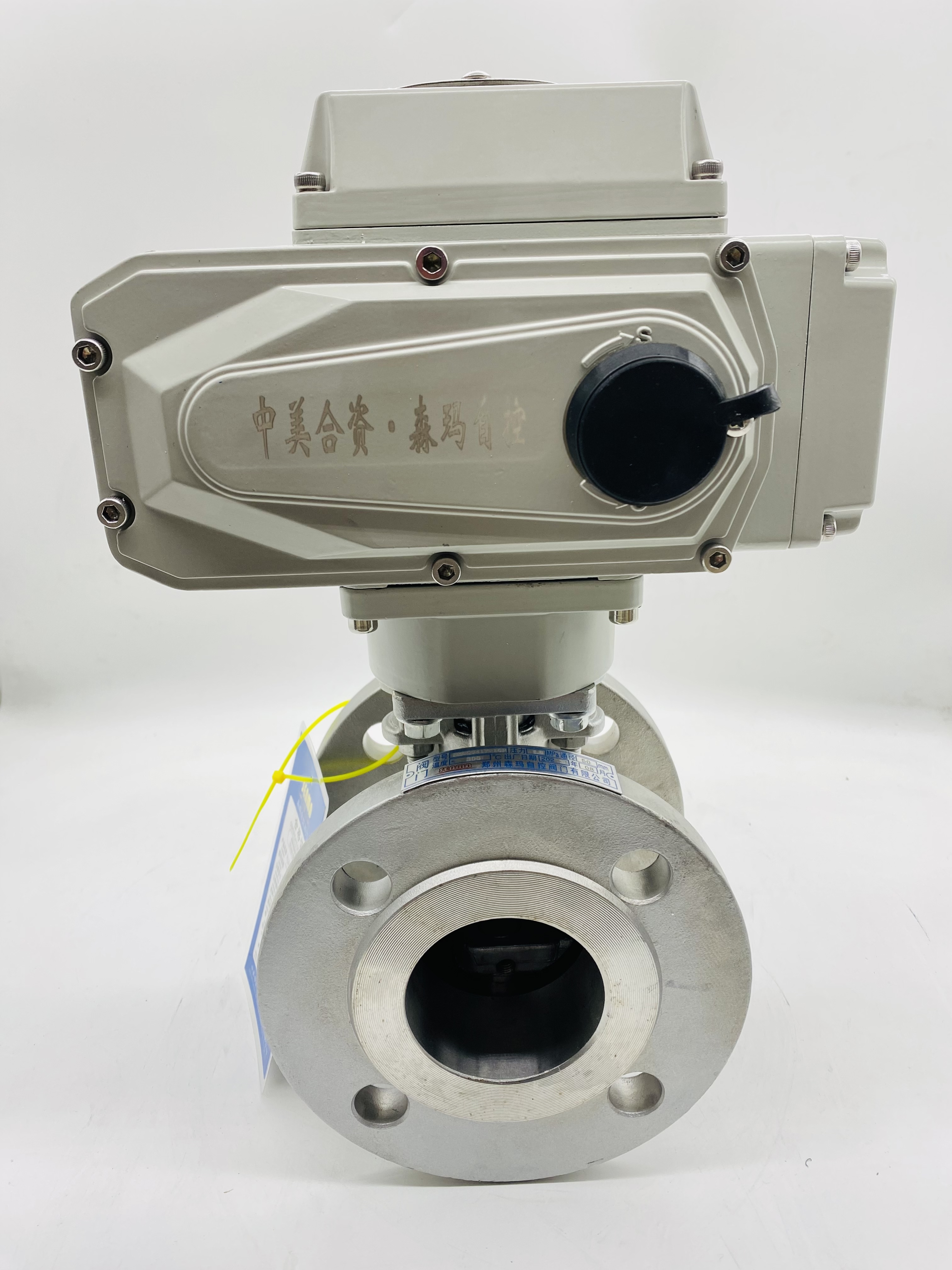

VQ947Y-16P 电动不锈钢V型球阀是一种由角行程电动执行器与V型球阀组合而成的调节型切断阀。其核心部件——V型球芯采用特殊结构设计（V型切口半球），配合金属硬密封阀座，可实现连续、精确的流量调节及严密切断。该阀广泛应用于石化、冶金、电力、轻纺、造纸等行业的自动化控制系统。

二、型号解读

• VQ：V型球阀系列

• 9：电动驱动

• 4：法兰连接

• 7：固定球式结构（部分厂家定义此位为固定球）

• Y：硬密封（金属堆焊合金）

• 16：公称压力 PN16（1.6MPa）

• P：阀体材质为不锈钢（CF8/304）

三、主要特点

1. 等百分比流量特性
   V型切口的特殊形状使阀门具有近似等百分比的流量特性，调节灵敏、线性度好，尤其适用于浆料、含纤维介质及高粘度流体的控制。

2. 金属硬密封，耐磨耐腐蚀
   阀座与球芯采用不锈钢材质并经硬化处理（如喷涂碳化钨、堆焊司太立合金），耐磨性强，可适应含固体颗粒或高温介质，泄漏等级可达ANSI V级或VI级。

3. 自清洁功能
   V型球芯在旋转过程中，V型缺口与阀座形成剪切作用，能有效刮除阀座表面的纤维、沉淀物或结晶，防止堵塞。

4. 电动执行器控制精准
   配套电动执行器（可选开关型或调节型）支持4-20mA信号控制，可实现远程调节、位置反馈及故障报警功能。部分型号具备防爆、防水（IP68）防护等级。

5. 双向密封，安装便捷
   法兰连接标准符合GB/T9113、HG/T20592，也可按ANSI、JIS等标准定制。阀体流道顺畅，压降低。

四、技术参数（典型值）

五、结构原理

VQ947Y-16P 由电动执行器与V型球阀体通过支架与连轴器连接。执行器接收标准模拟信号或开关指令，驱动阀杆带动V型球芯旋转0～90°。在旋转过程中，V型缺口的开口面积随转角变化而连续改变，从而实现对介质流量或压力的比例调节。全关位置时，球芯与阀座形成金属硬接触密封，保证截流严密。

六、典型应用场景

• 造纸工业：控制纸浆、涂布液、黑液等含纤维介质。

• 石油化工：调节原油、成品油、聚合物溶液及腐蚀性化学品。

• 冶金行业：用于水处理、煤气净化、除尘系统。

• 轻纺食品：控制高粘度物料（如糖浆、果酱、胶水）。

• 环保工程：污水、污泥及含颗粒废水排放调节。

七、选型与使用注意事项

1. 介质温度与压力匹配
   确认阀门公称压力（PN16）满足实际工况最高压力，同时根据介质温度选择密封材质（常温或高温型）。

2. 执行器选型
   调节型执行器需明确输入输出信号（如4-20mA）及控制精度；开关型需确定是否为防爆、防水需求。

3. 安装方向
   建议阀体水平安装，并预留检修空间。电动执行器应避免淋雨或浸水（除非指定IP68）。

4. 定期维护
   金属密封球阀长期使用后，硬质合金层可能出现磨损，需定期检查密封面及电动执行器扭矩。

八、总结

VQ947Y-16P 电动不锈钢V型球阀集调节、切断、自清洁于一体，采用全不锈钢结构及金属硬密封设计，特别适用于高粘度、含颗粒或纤维介质的自动化控制。其优良的调节特性与耐腐蚀性能，使其成为过程控制领域替代普通球阀和蝶阀的理想选择。
