一、产品概述

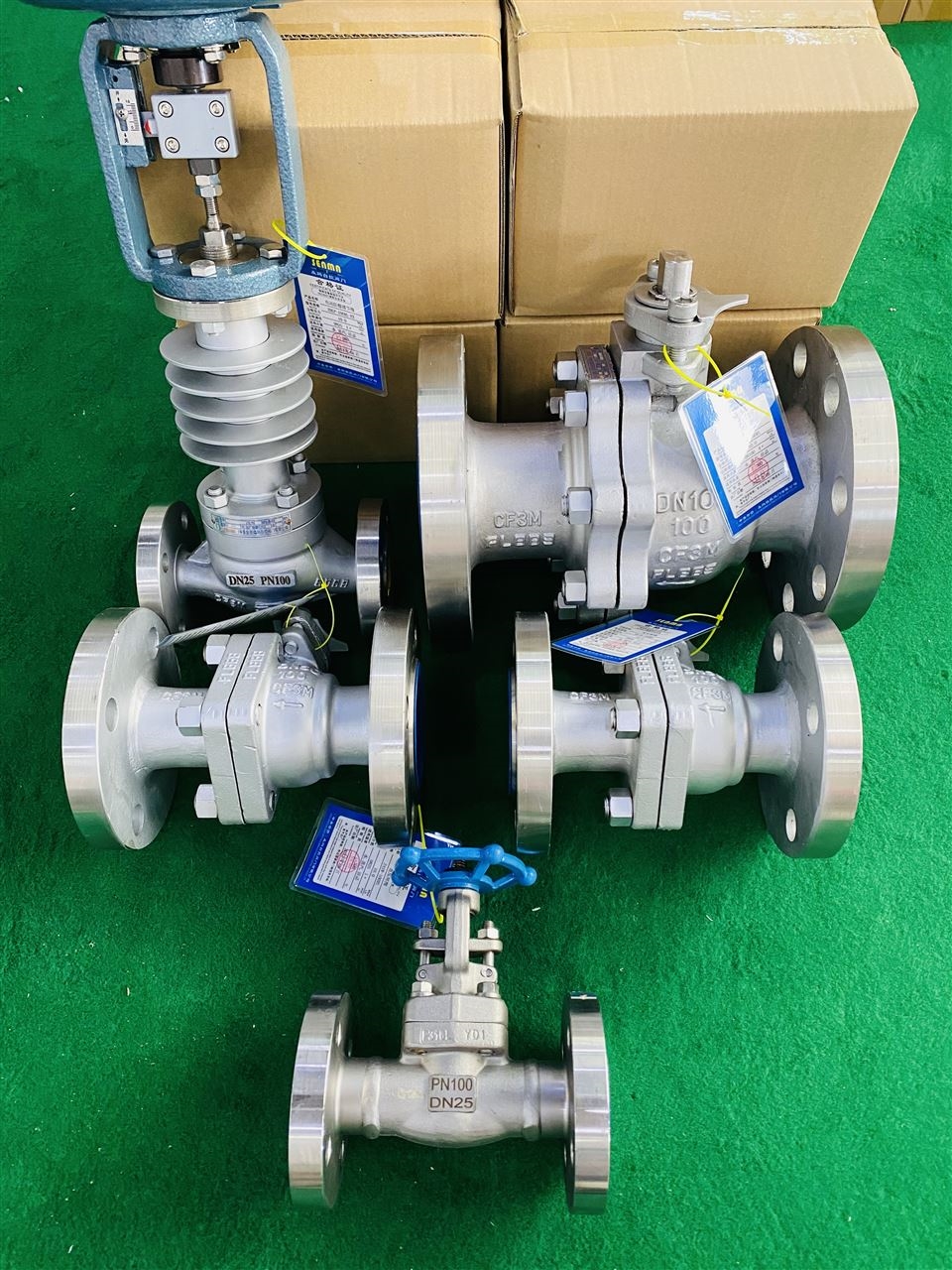

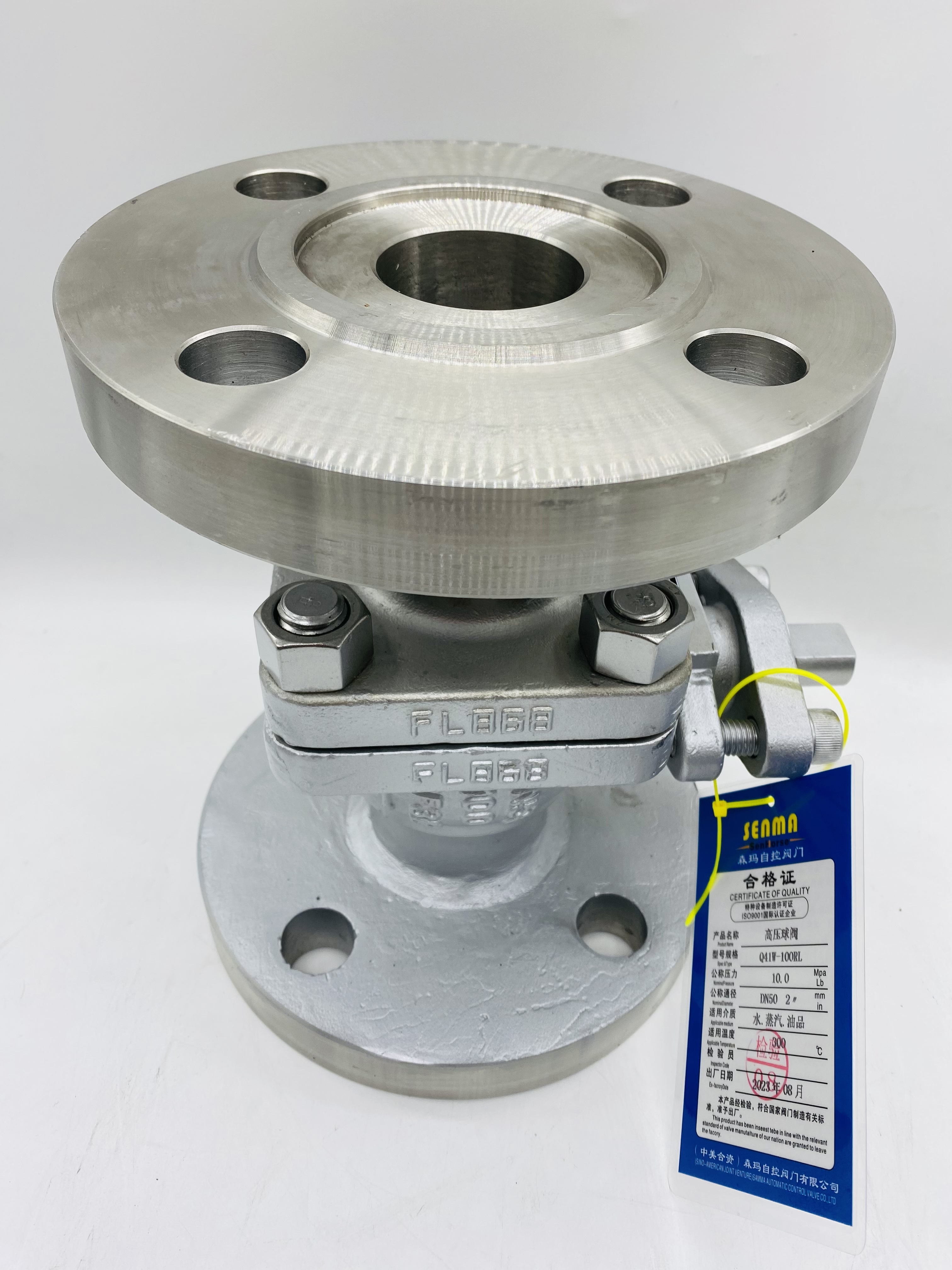

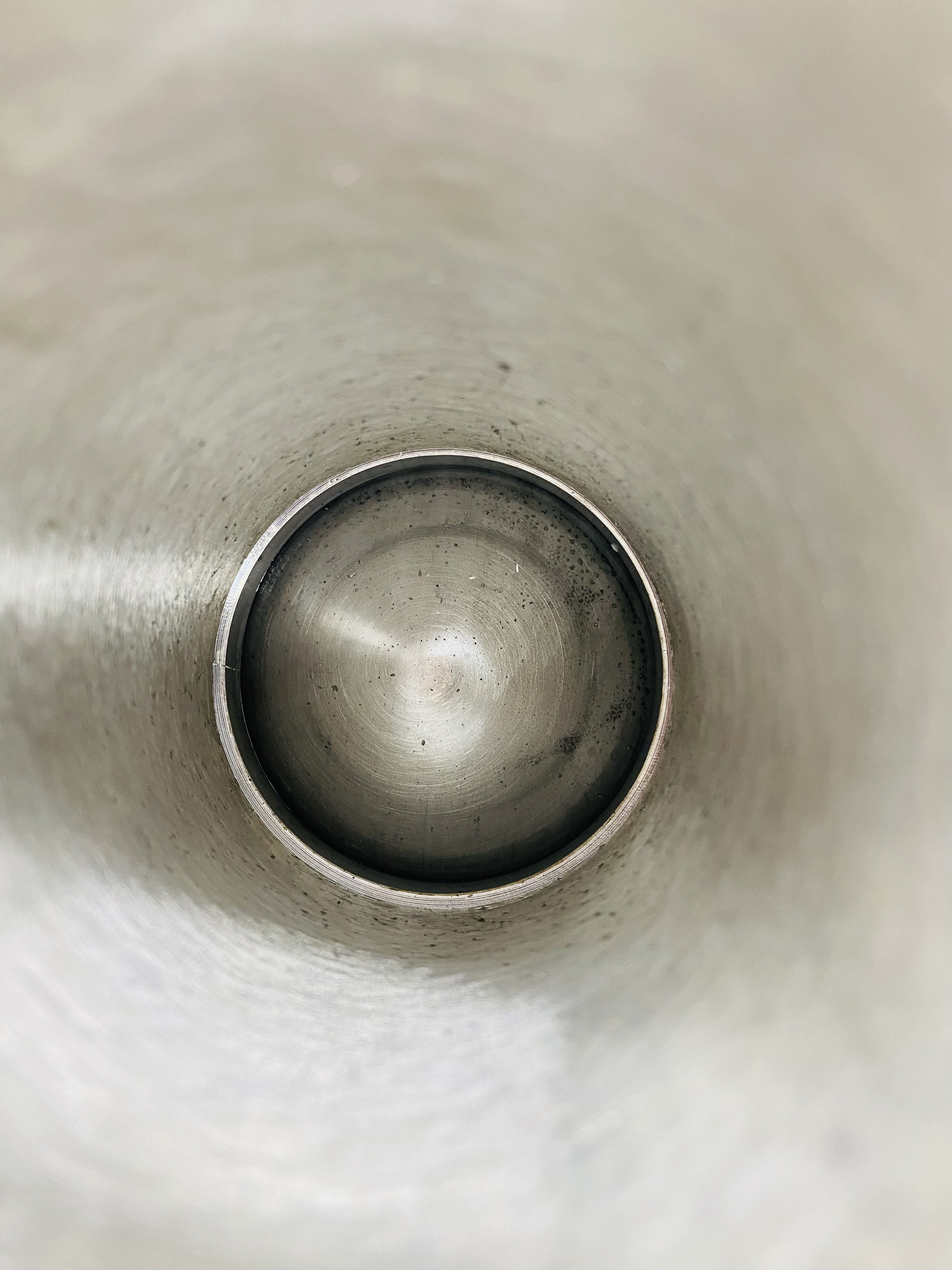

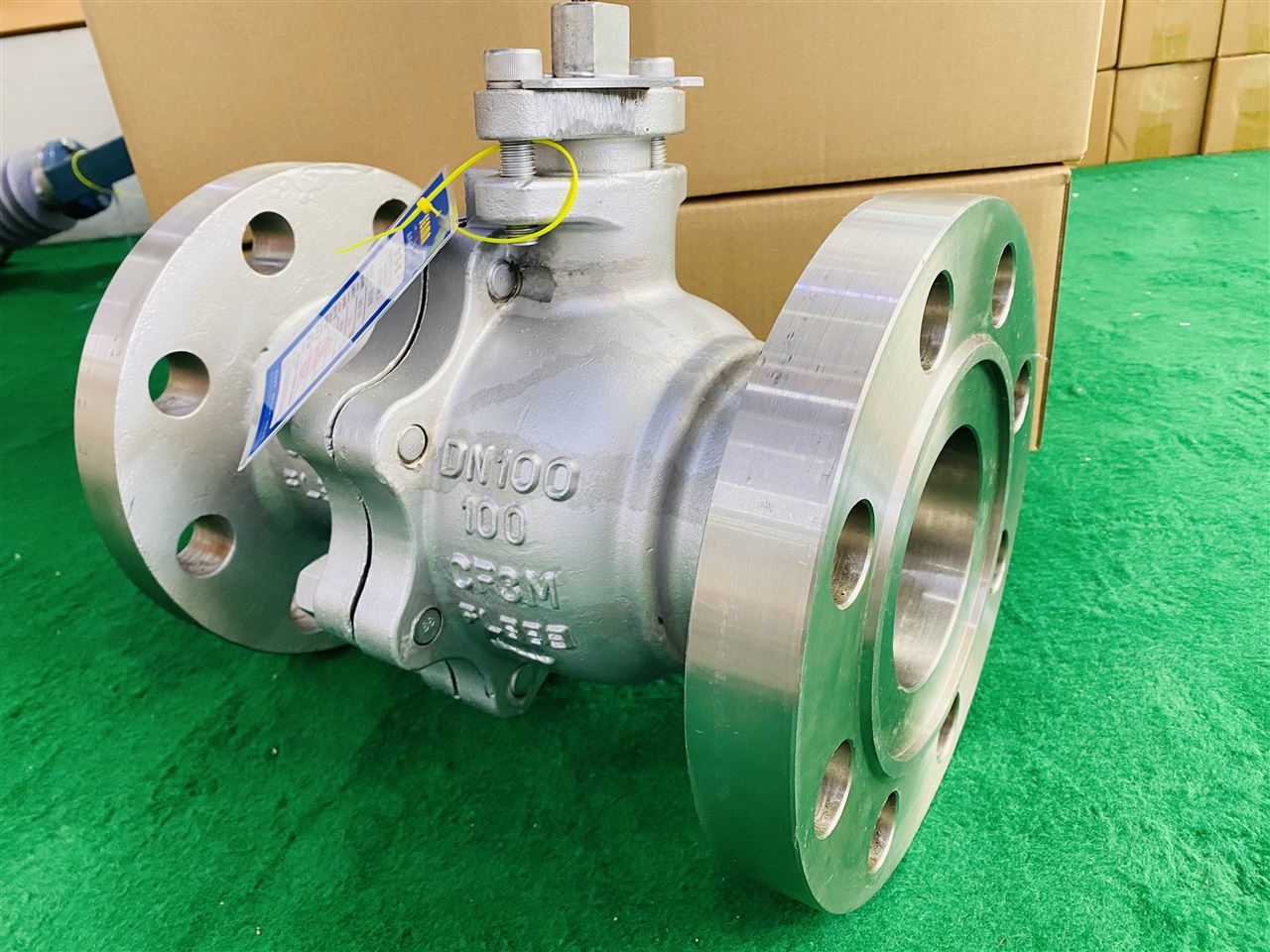

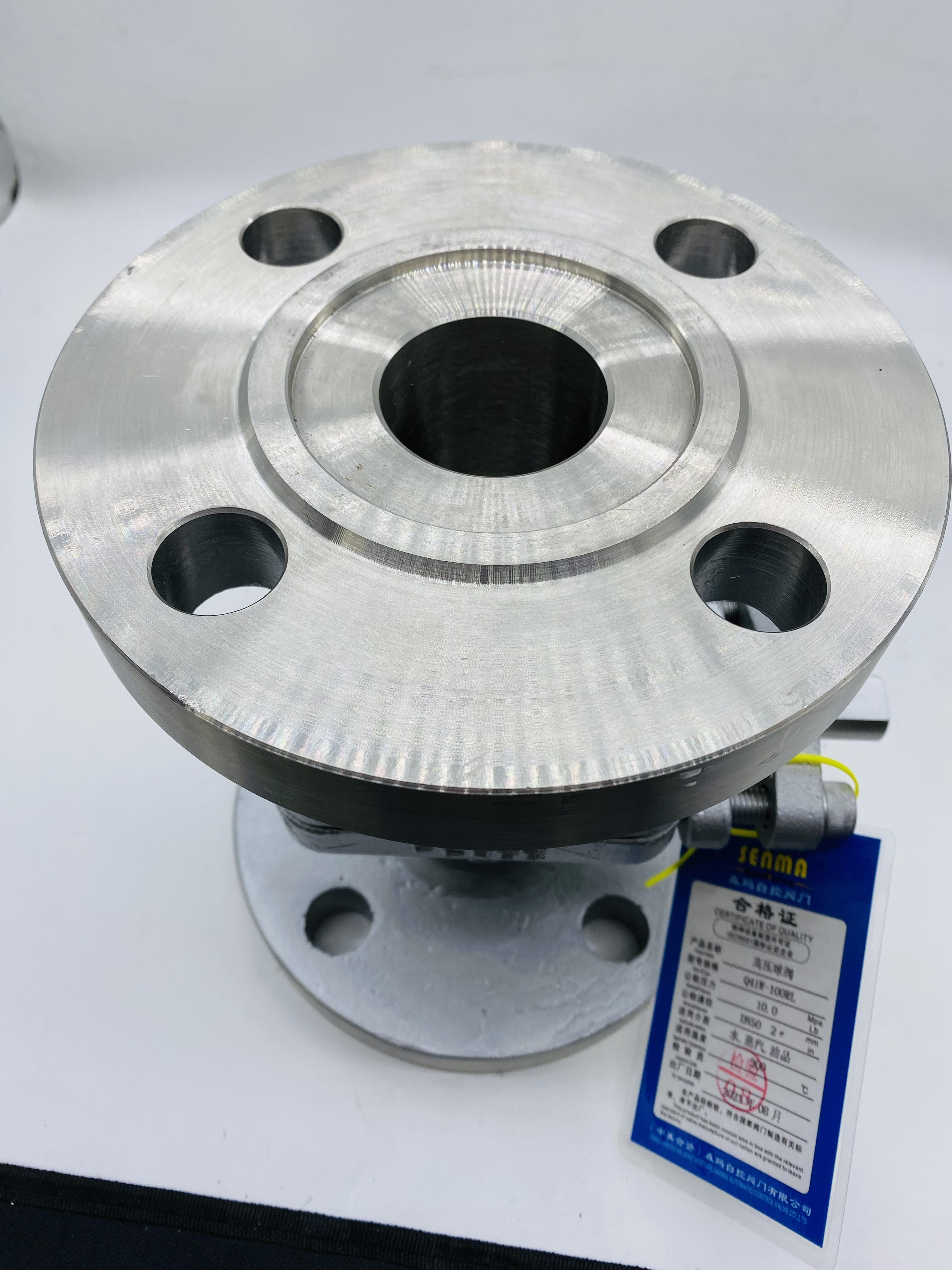

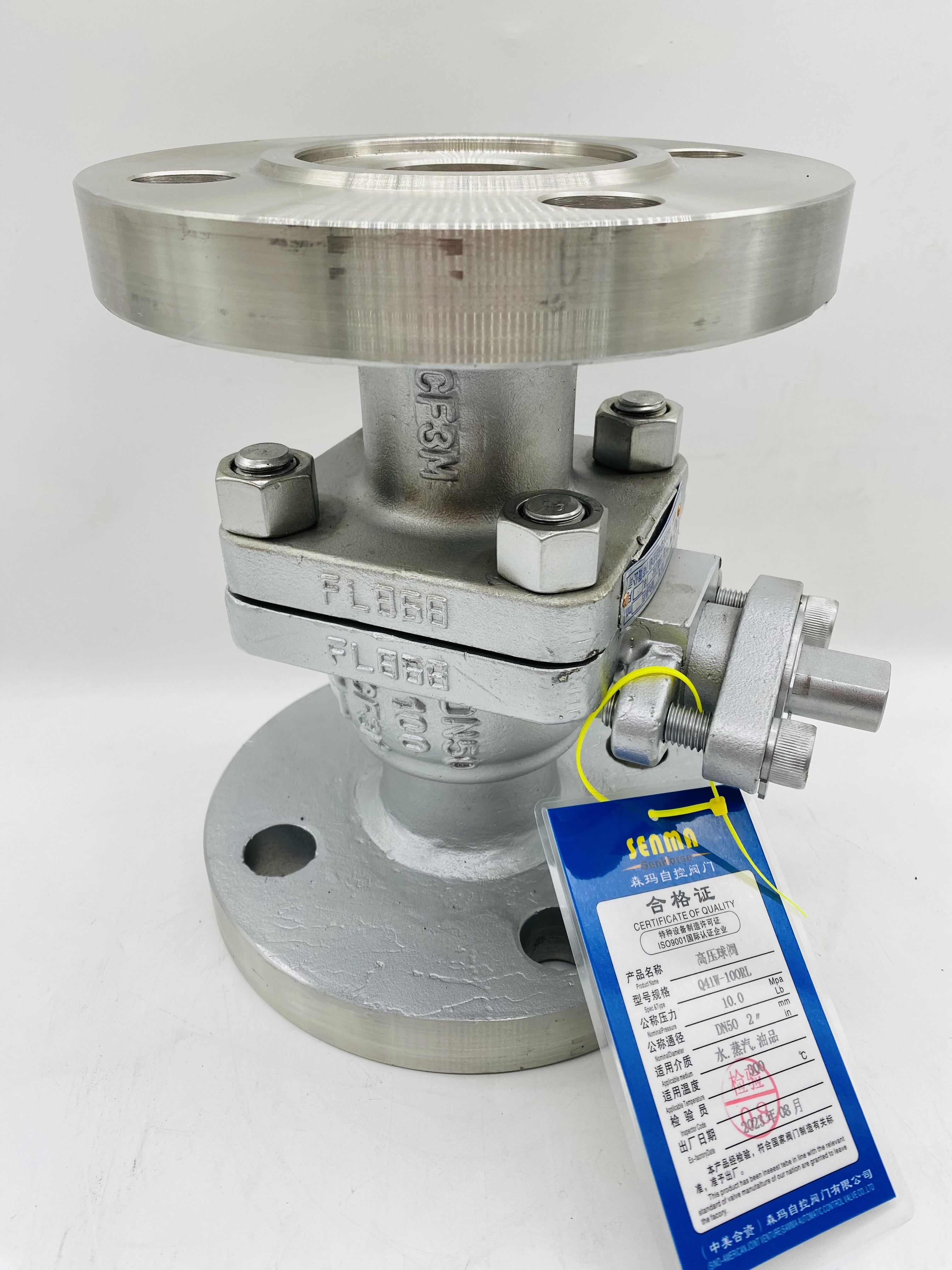

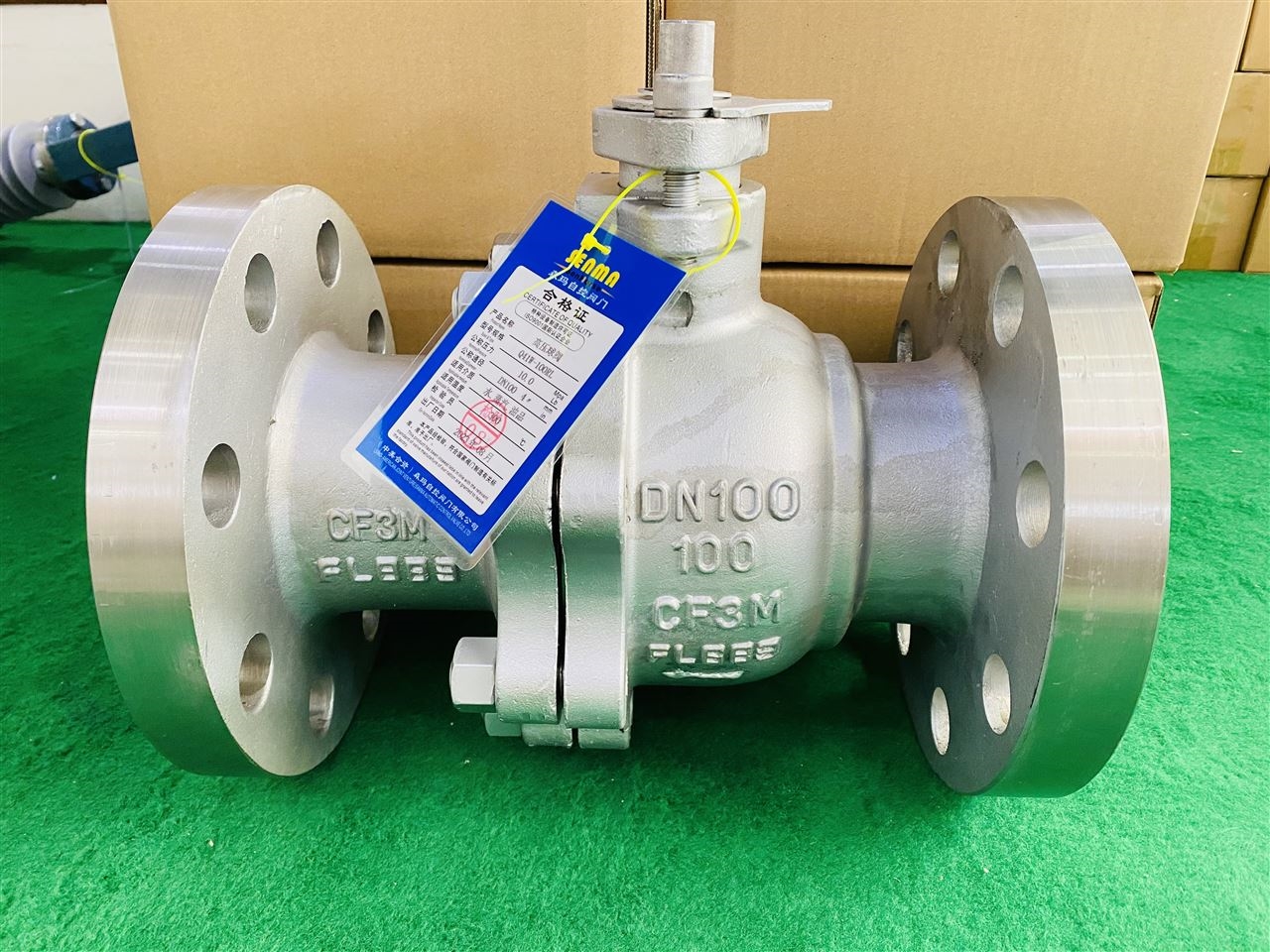

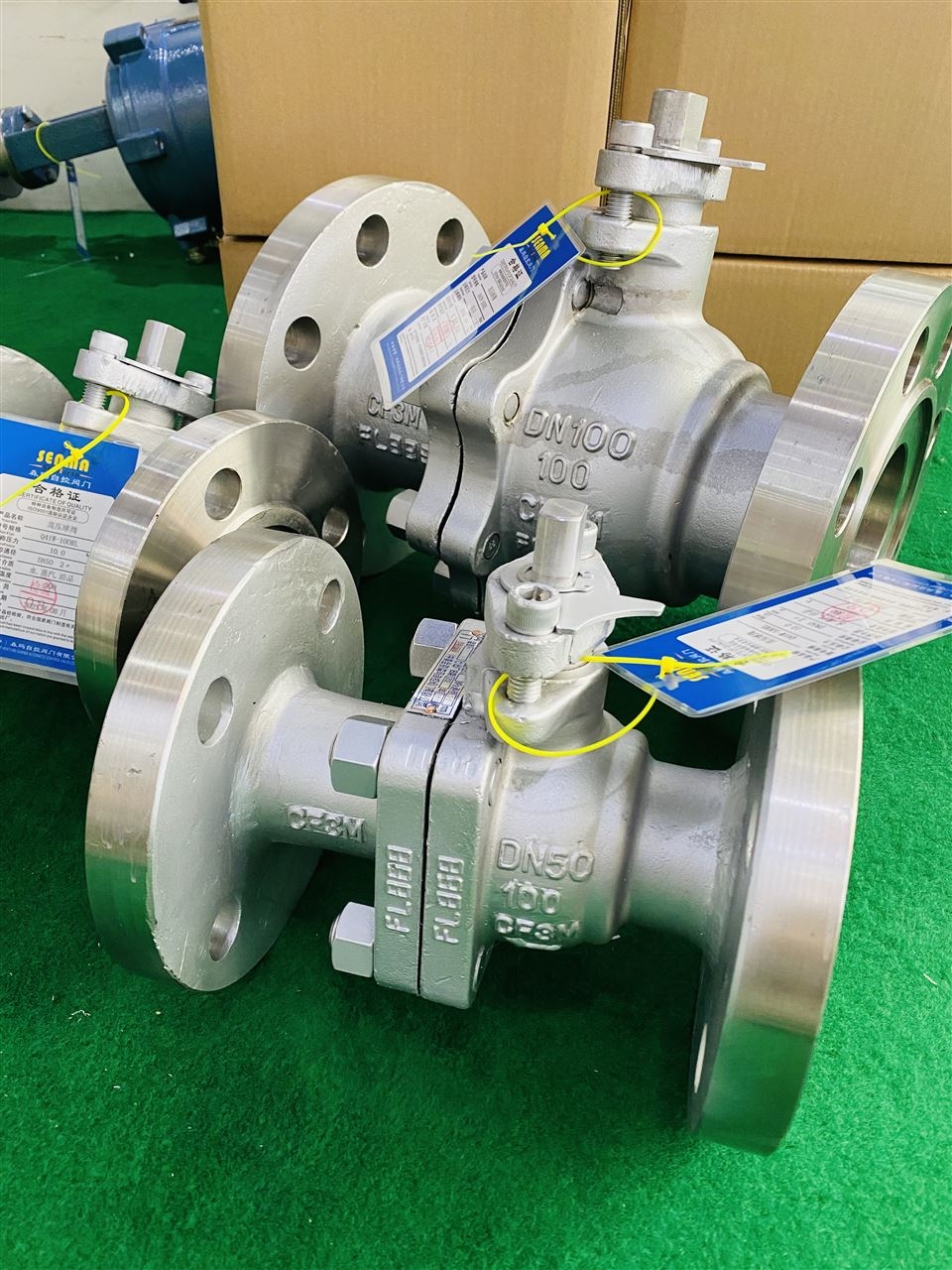

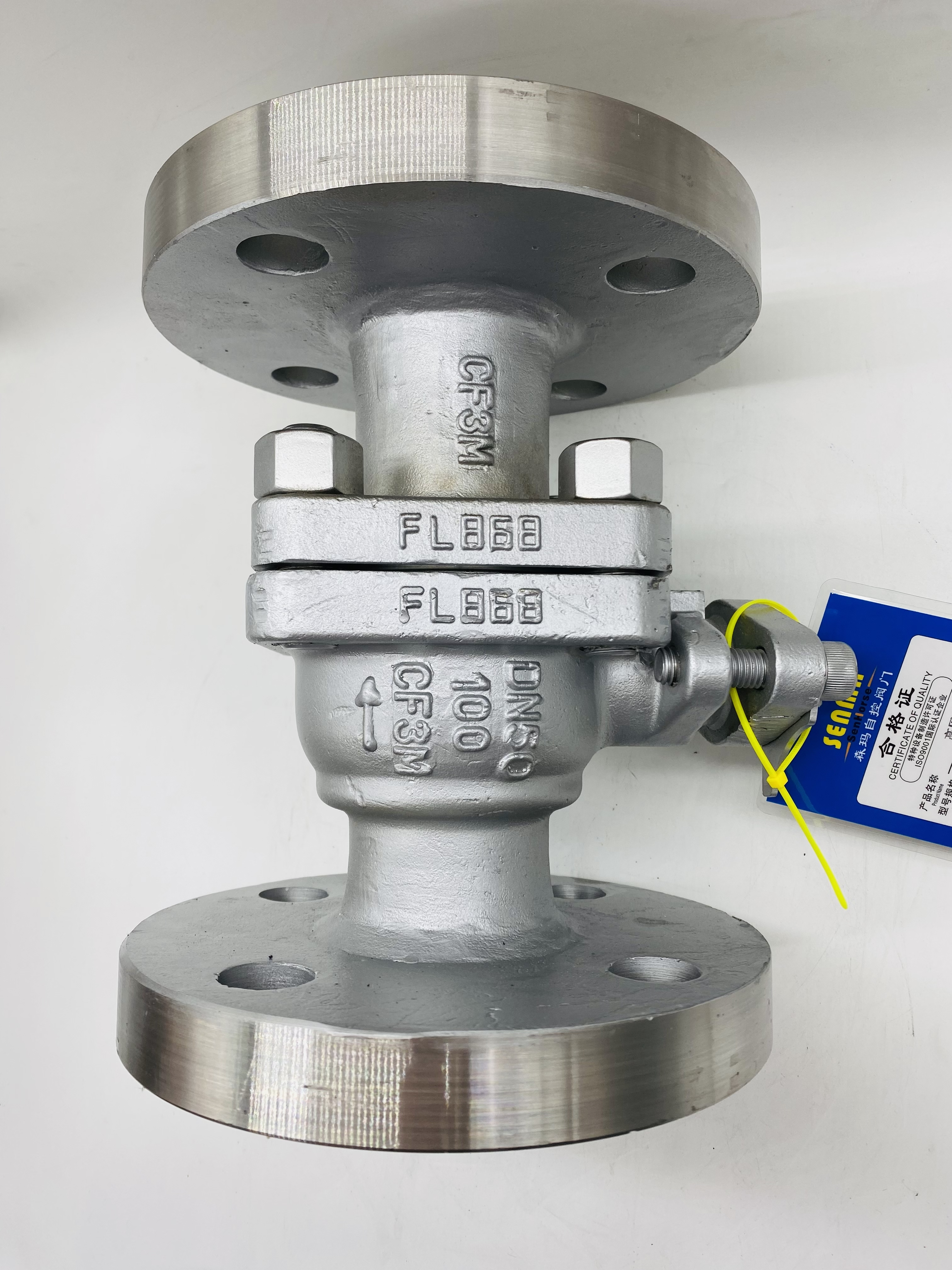

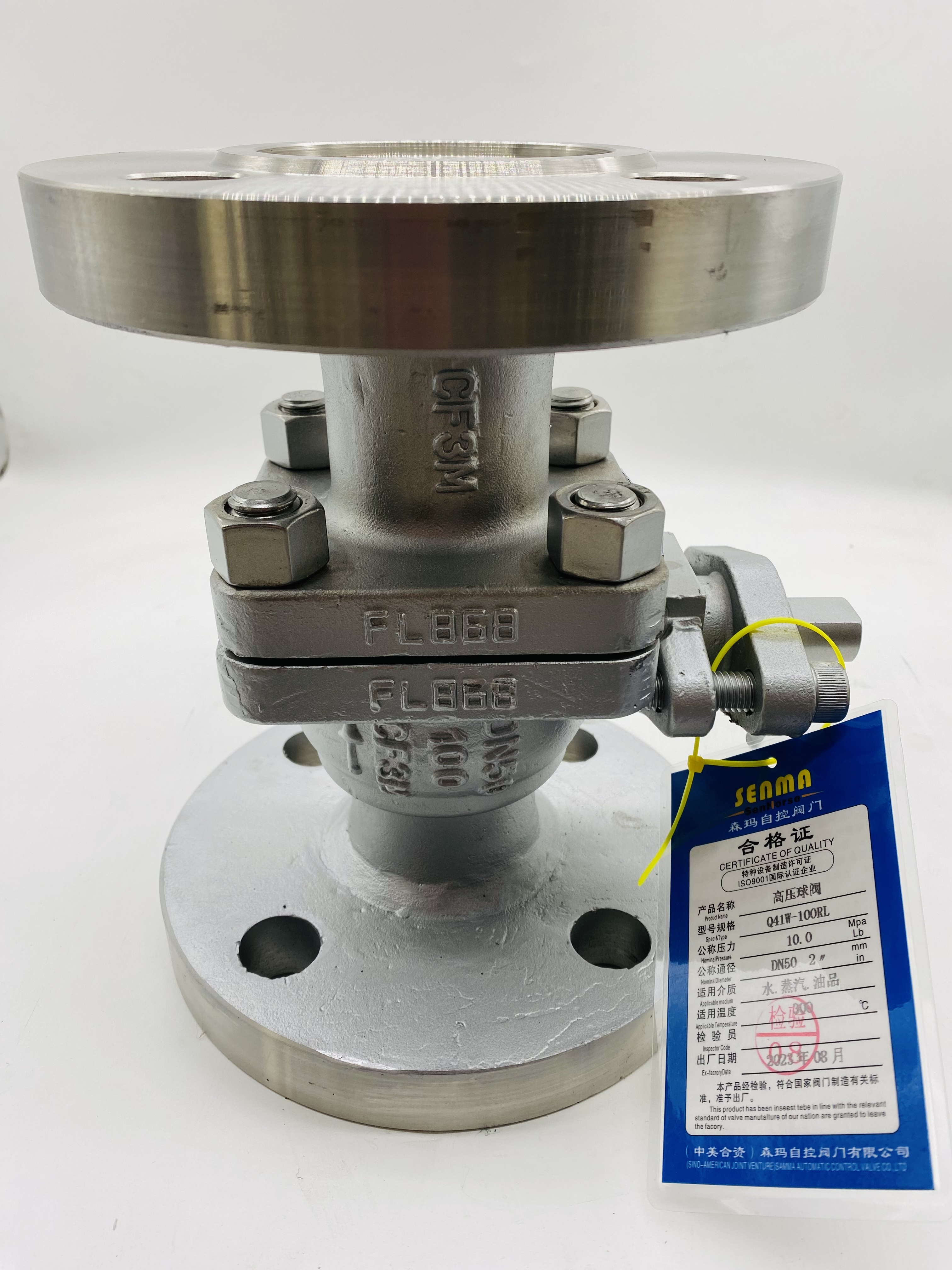

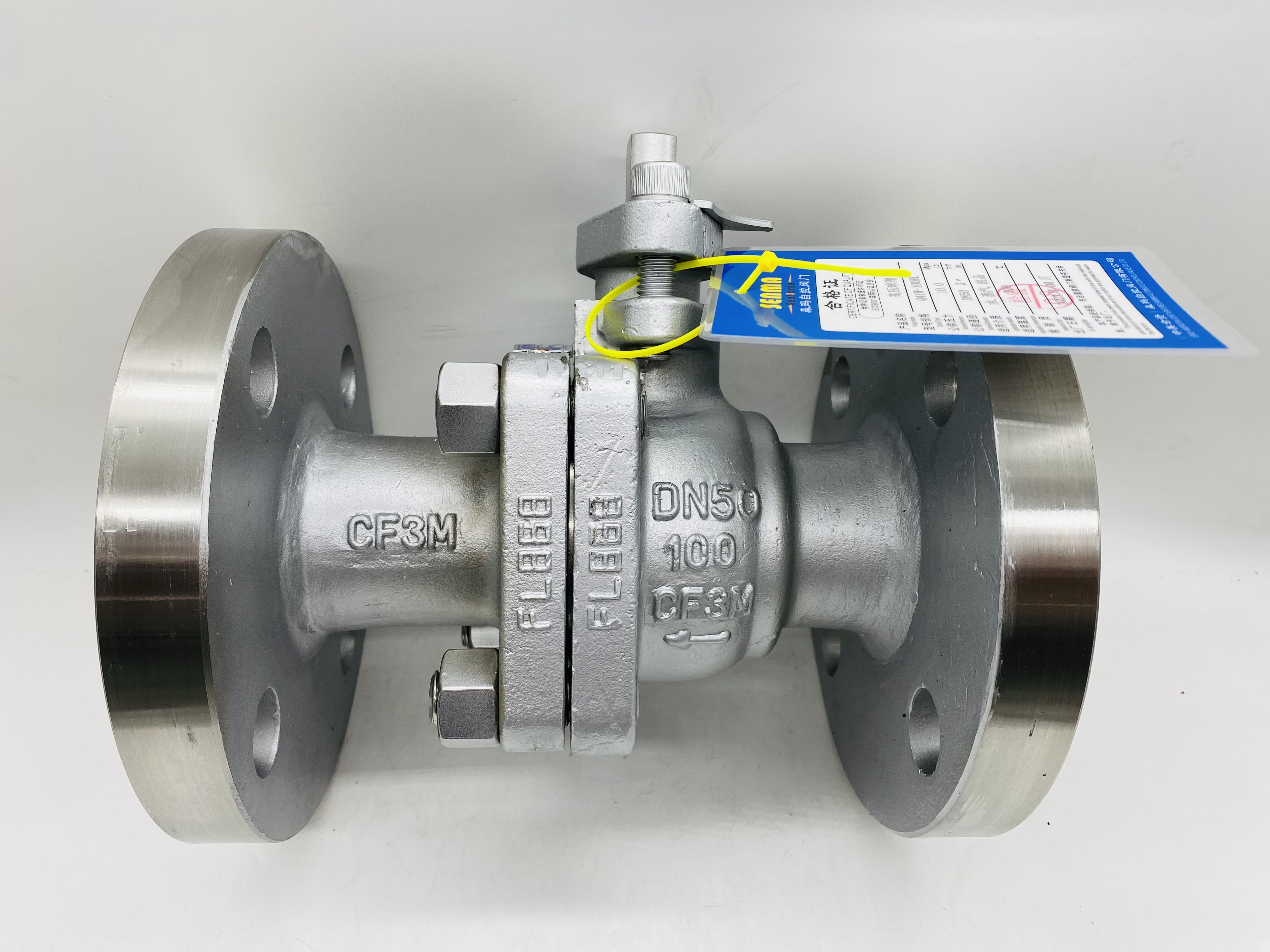

SMQ41H-100RL 是一款适用于高压工况的金属硬密封球阀。其核心特征在于球体与阀座密封面均采用硬质合金材质，区别于常规软密封（PTFE/RPTFE），适用于高温、高压及含颗粒介质的苛刻环境。型号中的“100”代表公称压力为 PN100（约 10.0MPa，Class 600 等级），“RL”表示主要材质为 316L 不锈钢（低碳奥氏体不锈钢，耐腐蚀性优于 316）。

二、主要技术参数

• 公称压力： PN100（Class 600）

• 公称通径： DN15 – DN300（通常范围，具体以厂家规格为准）

• 结构形式： 浮动球或固定球（大口径通常为固定球，带阀座弹簧补偿）

• 连接方式： 法兰连接（标准可执行 HG/T20592、GB/T9113、ASME B16.5 等）

• 适用温度： -29℃ ~ 425℃（取决于硬质合金及阀体材料）

• 适用介质： 蒸汽、高温导热油、高压水、含微量固体颗粒的液体、腐蚀性化学介质（如醋酸、海水等）

三、核心材质

• 阀体/阀盖： 316L 不锈钢（CF3M）

• 球体： 316L 不锈钢，表面渗氮或喷焊硬质合金（如 Ni60、Stellite 钴基合金）

• 阀座密封面： 硬质合金（如 Stellite 21、WC 碳化钨），研磨至镜面级光洁度

• 阀杆： 17-4PH 沉淀硬化不锈钢或 316L 表面强化处理

• 填料： 高温石墨 + 柔性石墨组合（或 PTFE 用于非高温工况）

四、结构特点

1. 金属硬密封： 球体和阀座均为金属材质，经精密研磨，密封等级可达 ANSI Class V 或 VI（部分双向密封）。相比软密封，耐冲刷、耐磨损，使用寿命更长。

2. 防爆阀杆设计： 阀杆底部设有台阶或防吹出结构，防止内部压力异常时将阀杆冲出。

3. 弹簧加载阀座： 浮动式或固定球结构通常配备蝶形弹簧或螺旋弹簧，持续对阀座施加预紧力，自动补偿磨损及温差引起的变形，确保低压状态下的密封性能。

4. 高温适用性： 采用石墨填料 + 碟簧预紧填料压盖，有效防止高温下因材料蠕变导致的外漏。

5. 全通径或缩径： 可选全通径（无流阻）或缩径（成本优化），订货时需明确。

五、执行标准（参考）

• 设计制造： GB/T 21385（高压球阀）或 API 608

• 压力试验： GB/T 13927（ISO 5208）或 API 598

• 法兰尺寸： 按客户指定标准（国标、美标、德标等）

• 防火设计： 符合 API 607/ISO 10497 防火试验要求（可选）

六、典型应用场合

• 石油化工： 高压加氢装置、乙烯裂解、高压蒸汽管线

• 电厂： 主蒸汽系统、给水系统、高压旁路

• 冶金： 高压水除鳞系统（含氧化铁皮颗粒介质）

• 海洋工程： 海水高压管路（316L 抗海水腐蚀）

• 其他： 高压气体、超临界流体、造纸厂高温黑液

七、选型注意事项

1. 确认介质是否含氯离子（316L 适用，但高浓度氯离子高温下可能产生应力腐蚀，需谨慎）。

2. 确认工作温度是否超过 400℃，若长期工作于 400℃以上，建议阀座选用 Stellite 12 或更高级钴基合金。

3. 高压工况下（PN100）建议选择 固定球结构（通常 DN50 以上），以降低扭矩并保证密封可靠性。

4. 硬密封球阀需要较高的开关扭矩，请选用匹配的执行机构（手动、气动或电动）。

八、维护与保养

• 定期对阀杆填料进行轻微预紧，防止外漏。

• 开关操作应全开或全关，避免长时间处于节流状态，以免损伤密封面。

• 当关闭状态下仍有微量内漏时，可尝试进行几次快速开关操作，利用介质冲刷密封面上的微小颗粒。

注：以上参数为通用技术描述，具体产品数据请以制造商提供的正式技术规格书为准。在高压、高温或腐蚀性工况下使用，建议严格核对材质与压力等级是否满足设计条件。
