一、产品概述

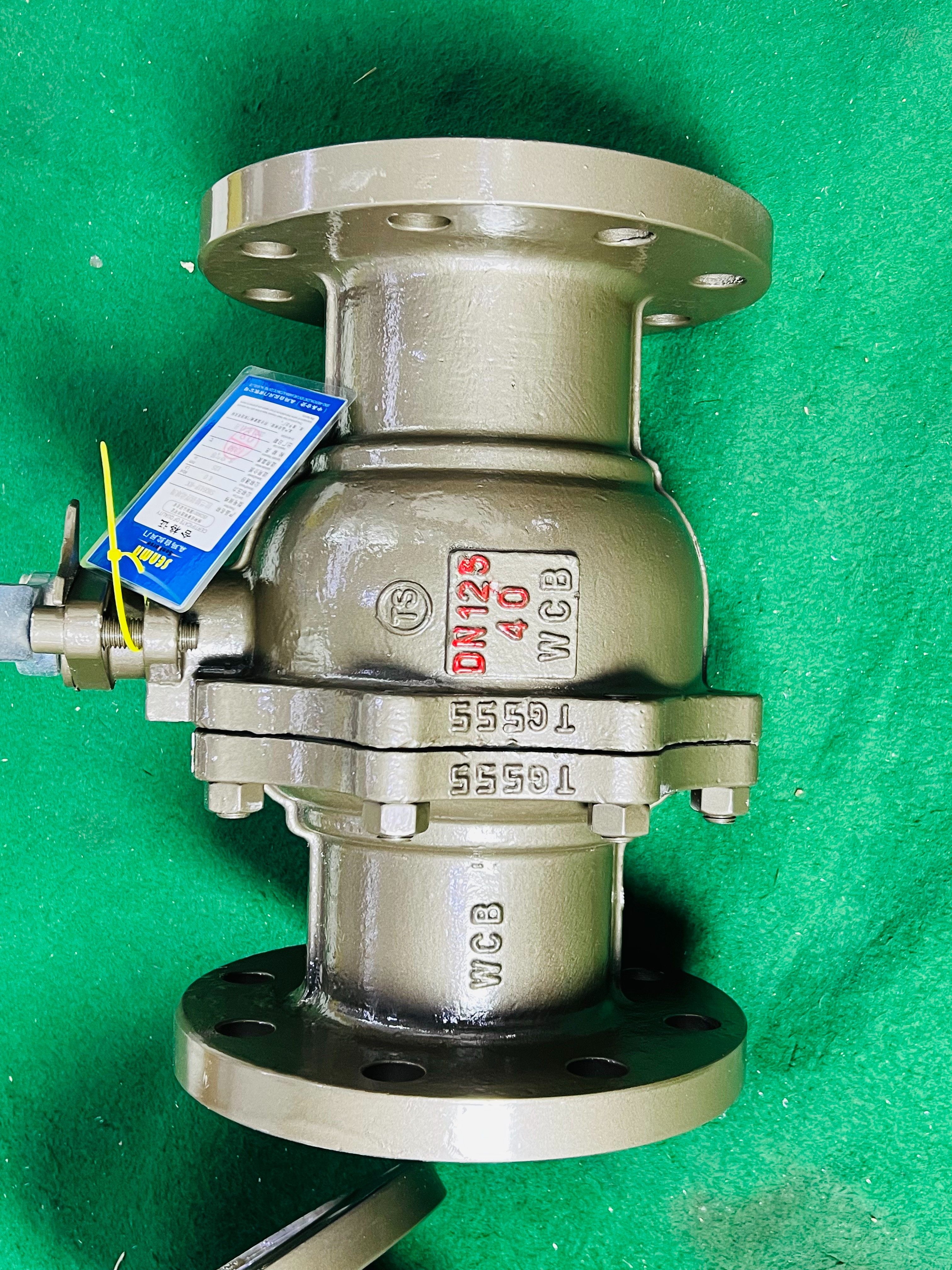

SMQ41F-40C 型法兰高压球阀是一种广泛应用于工业管道系统中的切断与调节阀门。该阀采用法兰连接方式，公称压力等级为 PN40（即 4.0 MPa），适用于中高压工况。其型号中的“SM"代表手动操作，“Q"为球阀代号，“41F"表示法兰连接、浮动球结构、F 型密封副，“40C"则指明压力等级及阀体材质为碳钢（通常为 WCB 或类似牌号）。

二、主要技术参数

三、结构特点

1. 浮动球设计
   球体在介质压力作用下压向出口端密封圈，实现可靠密封。压力越高，密封比压越大，密封性越好。

2. 双向密封
   阀座采用 PTFE 或填充 PTFE 材料，具备自润滑性，可实现双向零泄漏密封。

3. 防火防静电结构（可选）
   部分型号在球体与阀杆之间设有导电弹簧，防止静电积聚；并可在火灾工况下（密封圈烧毁后）通过金属对金属形成辅助密封。

4. 全通径或缩径
   根据用户需要，可提供全通径（无流阻）或缩径（经济型）两种流道形式。

四、适用介质

SMQ41F-40C 球阀适用于以下介质：

• 水、蒸汽、油品（如液压油、润滑油）

• 弱腐蚀性液体（如稀酸、碱液）

• 天然气、煤气、压缩空气等气体

注意：不适用于强氧化性介质（如浓硝酸）或含有硬质颗粒的浆料。

五、安装与维护要点

1. 安装方向
   无严格流向限制，但建议将阀体上的压力标识与管道流向一致，便于操作与检修。

2. 法兰紧固
   使用对应压力等级的法兰垫片（如金属缠绕垫或 PTFE 垫），对称均匀拧紧螺栓，避免偏载导致密封失效。

3. 操作说明
   手柄与管道平行时为“开"，垂直为“关"。对于大口径（DN≥100）或高压工况，建议配置蜗轮减速操作机构，以降低启闭力矩。

4. 定期保养

• 每半年检查一次法兰螺栓是否松动；

• 每季度在手柄或阀杆处加注润滑脂；

• 若发现手柄转动卡涩或外漏，应及时更换阀杆密封填料或阀座。

六、典型应用场景

• 石油化工装置中的冷却水、润滑油管线

• 热力管网中的旁路或排污系统

• 工业锅炉房的高温回水切断

• 天然气调压站内的手动隔离阀

七、选型建议

在选用 SMQ41F-40C 时，建议综合考虑以下因素：

• 温度：若超过 180℃，需改用金属密封或耐高温密封材料。

• 介质洁净度：含颗粒介质应优先选用全通径球阀，并定期冲洗。

• 启闭频率：频繁操作场合，建议加装限位开关或电动执行器。

结语

SMQ41F-40C 法兰高压球阀以其结构紧凑、密封可靠、操作便捷等优点，成为 PN40 压力等级下液体与气体管道的理想切断元件。正确选型与规范安装，可显著提升系统运行的安全性与使用寿命。

如需进一步了解该阀门的安装尺寸、扭矩曲线或定制化配置，请参考产品标准图纸或联系技术工程师获取详细资料。
