一、产品概述

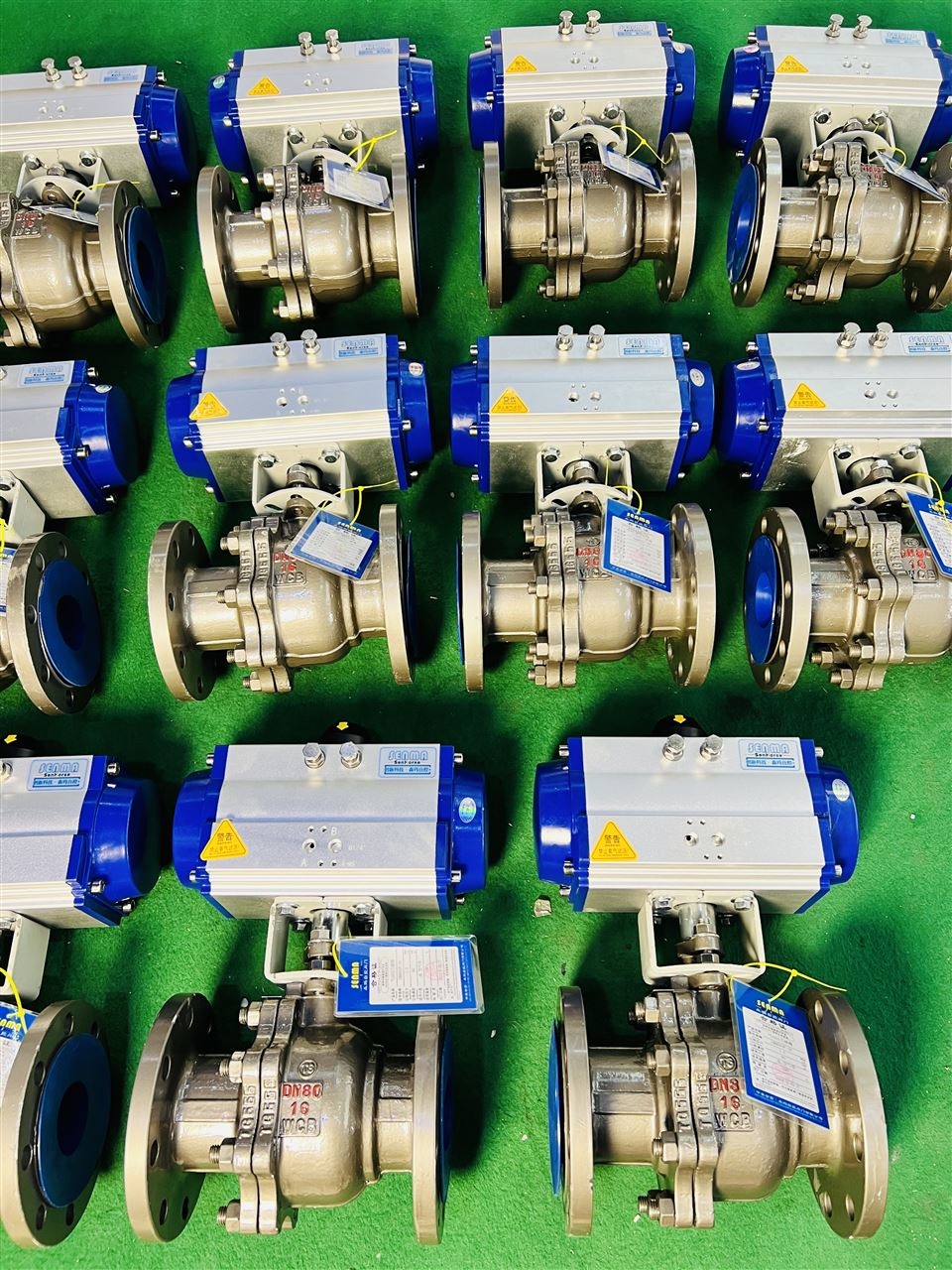

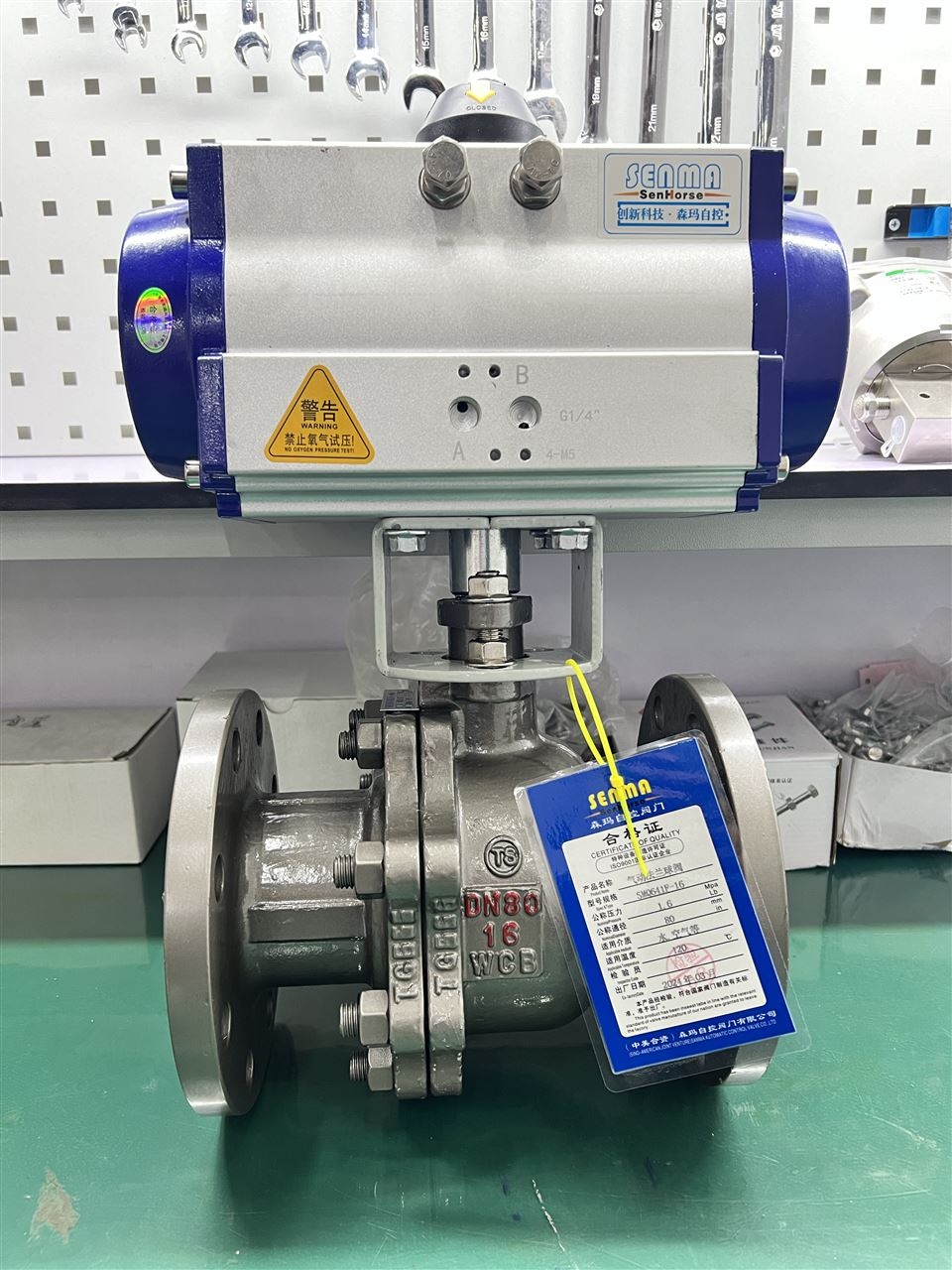

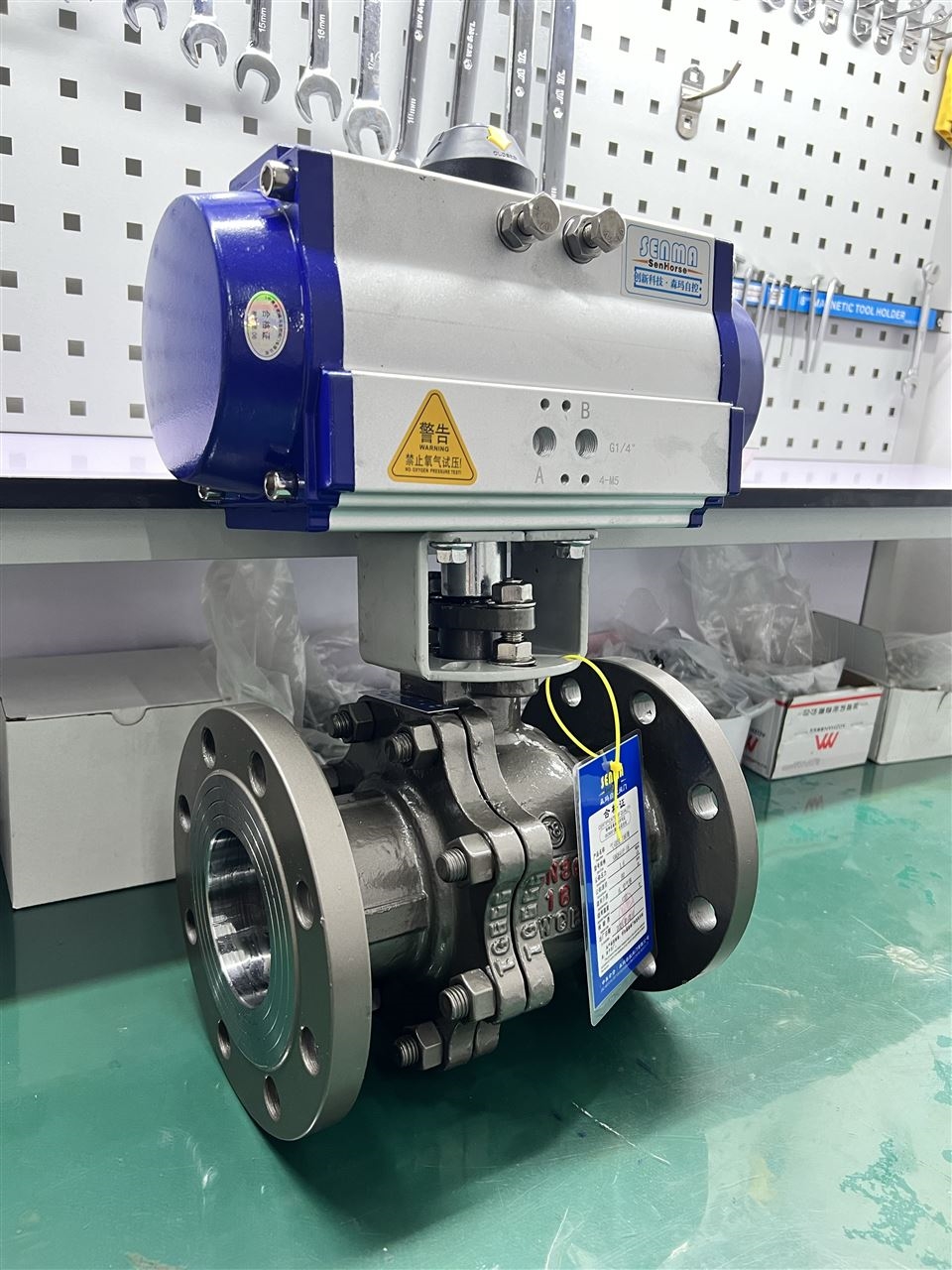

森玛自控SSENMA气动铸钢法兰球阀SMQ641F-16C是一种转角为90°的旋转类阀门，广泛应用于工业自动化控制领域。该产品将气动执行器与铸钢法兰球阀相结合，以压缩空气为动力源，通过控制气源信号实现阀门的开启、关闭及调节控制-1。

该阀门以其优异的密封性能、较大的流量系数、较小的流阻系数以及简便的维修特性，在化工、石油、轻纺、电力、食品制药、制冷、造纸等行业系统中得到广泛应用-1。

二、型号含义解析

型号“SMQ641F-16C"中：

• SM：森玛自控企业标识

• Q：球阀

• 6：连接方式为法兰连接

• 4：结构形式为浮动直通式

• 1：阀座密封面材料为聚四氟乙烯（PTFE）

• F：阀体材料为铸钢（WCB）

• 16：公称压力为PN16（1.6MPa）

• C：表示阀体材质为碳钢/铸钢

三、主要技术参数

阀体参数

• 公称通径：常规DN15-DN300（可根据工况定制）

• 公称压力：PN16（1.6MPa）

• 适用温度：-20℃～+180℃（根据密封材料有所差异）

• 适用介质：水、蒸汽、油品、气体等非腐蚀性或弱腐蚀性介质

• 阀体材质：铸钢（WCB）

• 球体材质：不锈钢

• 阀杆材质：不锈钢（2Cr13）

• 密封阀座：聚四氟乙烯（PTFE）

执行器参数

• 执行器型号：GT系列/AW系列气动执行器

• 作用形式：双作用式（气开气关）或单作用式（弹簧复位）

• 气源压力：0.4～0.7MPa

• 控制方式：开关型或调节型

四、结构特点与工作原理

4.1 结构特点

球体结构：SMQ641F-16C采用浮动式球体设计，球体在介质压力作用下可产生微小位移，紧贴出口端阀座，从而保证良好的密封效果。球体通道与管道内径基本一致，实现近乎无损的介质流通能力。

阀座设计：阀座采用聚四氟乙烯（PTFE）材料，该材料具有优异的自润滑性能和耐腐蚀性能，与球体之间的摩擦系数极低，有效延长了阀门的使用寿命。同时，PTFE阀座的密封能力随介质压力增大而增强，形成压力辅助密封效应-1。

阀杆结构：阀杆采用防喷出设计，只作旋转运动而不作升降运动，有效避免了填料密封的破坏。阀杆部位设置止推轴承，减小了阀杆摩擦力矩，确保长期操作平稳灵活-1。

防静电功能：在球体、阀杆、阀体之间设置导电弹簧，可将开关过程中产生的静电导出，避免静电积聚引发安全事故-2。

4.2 工作原理

气动执行器以0.4～0.7MPa的压缩空气为动力，当压缩空气进入执行器气缸时，推动活塞运动，通过齿轮齿条传动机构将活塞的直线运动转换为输出轴的旋转运动，带动阀杆和球体同步旋转90°，从而实现阀门的开启或关闭。

• 气开式（常闭型）：无气源时阀门处于关闭状态，通入气源后阀门开启

• 气关式（常开型）：无气源时阀门处于开启状态，通入气源后阀门关闭

当需要实现调节功能时，可配置电气阀门定位器，输入4～20mA DC标准信号，即可控制阀门在0～90°范围内任意位置停留，实现对流量、压力、温度、液位等参数的精确调节-1。

五、产品优势

5.1 流体阻力小

球阀是所有阀类中流体阻力最小的一种，SMQ641F-16C采用全通径设计，流阻系数极低，几乎等同于直管段的阻力损失，有效降低了系统能耗-1。

5.2 密封性能可靠

PTFE阀座与精密研磨的球体形成良好的密封副，可实现零泄漏密封。同时，密封力随介质压力增大而增强，保证了高压工况下的密封可靠性-1。

5.3 操作轻便

由于球体与阀座之间摩擦系数小，且执行器采用高效的齿轮齿条传动机构，输出扭矩大、动作灵敏，启闭迅速（开关时间仅需数秒）-2。

5.4 使用寿命长

阀杆只作旋转运动，填料不易磨损；球体与阀座之间摩擦小；关键部件采用耐磨损材料，综合保证了阀门的长寿命运行-1。

5.5 维护简便

阀门结构简单，零部件数量少，拆卸和组装方便。法兰连接方式便于在管道系统中安装和拆卸，降低了维护成本。

5.6 自动化程度高

可与电磁阀、限位开关、定位器、空气过滤减压阀（三联件）等附件配套使用，实现远程控制和自动化操作。限位开关可输出无源触点信号，反馈阀门的开关状态-1。

六、执行器配置

6.1 GT系列气动执行器

• 铝合金气缸，重量轻、外形美观

• 齿轮齿条传动，结构紧凑、传动效率高

• 双活塞设计，输出力矩大、体积小

• ISO5211标准连接接口，安装更换方便

• 两端调节螺钉可实现0°和90°位置±4°可调范围-2

6.2 标准附件配置

• 空气过滤减压阀（三联件）：对气源进行过滤、减压、油雾润滑，保证执行器正常工作

• 电磁阀：控制气源的通断，实现阀门的远程开关控制

• 限位开关：反馈阀门的开关位置信号

• 电气阀门定位器：接收4～20mA信号，实现精确调节控制

七、应用领域

SMQ641F-16C气动铸钢法兰球阀适用于以下工况条件：

该阀门尤其适用于需要快速切断或频繁操作的工况，以及需要远程自动化控制的场合。

八、安装与维护注意事项

8.1 安装要求

1. 安装前应清理管道内的焊渣、铁屑等杂物，避免损伤密封面

2. 阀门应安装在水平管道上，执行器建议垂直向上安装

3. 法兰连接应对中整齐，螺栓应均匀对角拧紧

4. 气源管路应保持清洁干燥，气源压力应符合执行器要求（0.4～0.7MPa）

8.2 维护要点

1. 定期检查气源处理三联件，及时排水、补油

2. 定期检查阀杆填料处有无外漏，必要时适当压紧填料压盖

3. 长期未操作的阀门应定期进行开关动作，防止密封件粘连

4. 阀门若长期处于开启状态，应定期活动球体，防止球体与阀座卡死

九、选型建议

选型时需提供以下参数，以便选择合适的产品配置-1：

1. 工艺参数：公称通径、工作压力、介质名称及温度

2. 控制要求：开关型还是调节型，是否需要防爆

3. 气源条件：现场气源压力是否满足要求

4. 附件配置：是否需要电磁阀、限位开关、定位器等

5. 环境条件：安装场所是否存在腐蚀性气体或防爆要求

森玛自控SSENMA气动铸钢法兰球阀SMQ641F-16C凭借其优良的密封性能、可靠的运行稳定性以及便捷的自动化控制能力，已成为工业管道系统控制的重要执行元件，能够满足多种复杂工况的使用需求。
