气动不锈钢板法兰蝶阀SMD641XP-16Q

气动不锈钢板法兰蝶阀SMD641XP-16Q

型    号： D641JP
报    价： 1180
分享到：

气动不锈钢板法兰蝶阀SMD641XP-16Q由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤120℃如轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上作调节流量和截流介质的作用。

D641JP气动不锈钢板法兰蝶阀SMD641XP-16Q的详细资料：

一、产品概述

SMD641XP-16Q型气动不锈钢板法兰蝶阀是一款集气动执行机构与不锈钢蝶阀于一体的自动化控制阀门。该产品采用法兰连接方式，阀体材质为优质不锈钢，适用于公称压力PN16的管道系统，应用于石油、化工、冶金、电力、食品、医药等行业的流体控制场合。

二、型号含义解析

  • SMD：气动蝶阀系列代号

  • 6：驱动方式为气动

  • 4：连接形式为法兰连接

  • 1：结构形式为中线型

  • XP：密封材质为PTFE（聚四氟乙烯）

  • 16：公称压力为1.6MPa（PN16）

  • Q：阀体材质为不锈钢（常见为CF8或CF8M）

三、结构特点

  1. 阀体材质：采用精密铸造不锈钢（304或316），具有良好的耐腐蚀性和抗氧化性，适用于多种腐蚀性介质。

  2. 密封结构：阀座密封面采用PTFE材料，具有优异的自润滑性和低摩擦系数，启闭扭矩小，密封性能可靠。

  3. 蝶板设计：中线对称式蝶板结构，流阻小，双向密封无泄漏。

  4. 气动执行器：配套双作用或单作用（弹簧复位）气动执行器，可实现快速启闭或调节控制。

  5. 法兰标准：符合GB/T 9119或HG/T 20592法兰连接尺寸，可直接替代传统手动蝶阀。

四、工作原理

通过气动执行器接收气源信号（通常为0.4~0.8MPa压缩空气），驱动阀杆带动蝶板在90°范围内旋转。当蝶板与阀体密封圈贴合时，实现截断功能；当蝶板旋转至平行于介质流向时，阀门全开。配合定位器或电磁阀，可实现比例调节或两位切断控制。

五、主要技术参数

参数项技术指标
公称通径DN50 ~ DN300（常用范围）
公称压力PN16（1.6MPa）
适用温度-20℃ ~ +180℃（根据密封材质）
适用介质水、油、气、弱酸碱、食品流体等
连接方式法兰连接
阀体材质不锈钢CF8/CF8M
阀板材质不锈钢CF8
密封材质PTFE（聚四氟乙烯）
气源压力0.4 ~ 0.8MPa
控制方式开关型 / 调节型

六、产品优势

  1. 耐腐蚀性强：全不锈钢阀体与PTFE密封组合，适用于多种腐蚀性介质。

  2. 操作便捷：气动控制可实现远程自动化操作，节省人力。

  3. 密封性能好：PTFE软密封结构达到零泄漏标准（GB/T 13927 A）。

  4. 流通能力大：蝶阀结构流道平滑，压力损失小。

  5. 维护成本低：结构紧凑，拆装方便，易损件更换简单。

七、典型应用领域

  • 水处理系统：自来水、污水、中水回用管路控制。

  • 化工流程：酸碱盐溶液、有机溶剂等介质切断与调节。

  • 食品饮料：果汁、啤酒、乳品等卫生级管路。

  • 制药行业：纯化水、注射用水系统。

  • 暖通空调：冷却水、冷冻水循环系统。

  • 冶金电力：循环水、除尘管路。

八、安装与使用注意事项

  1. 安装前应清理管道内杂物，避免损坏密封面。

  2. 阀门可任意角度安装，但建议气动执行器竖直或水平布置。

  3. 气源应干燥、无油、洁净，建议加装气源处理三联件。

  4. 长期不使用时，应定期动作阀门，防止密封粘连。

  5. 调节型使用时需配备电气定位器，并调试输入输出信号（4-20mA）。

九、结语

SMD641XP-16Q气动不锈钢板法兰蝶阀凭借其优异的耐腐蚀性能、可靠的密封结构和便捷的气动控制方式，已成为现代工业自动化管路控制中的重要组件。合理选型、规范安装与定期维护，将有效延长阀门使用寿命，提升系统运行效率。

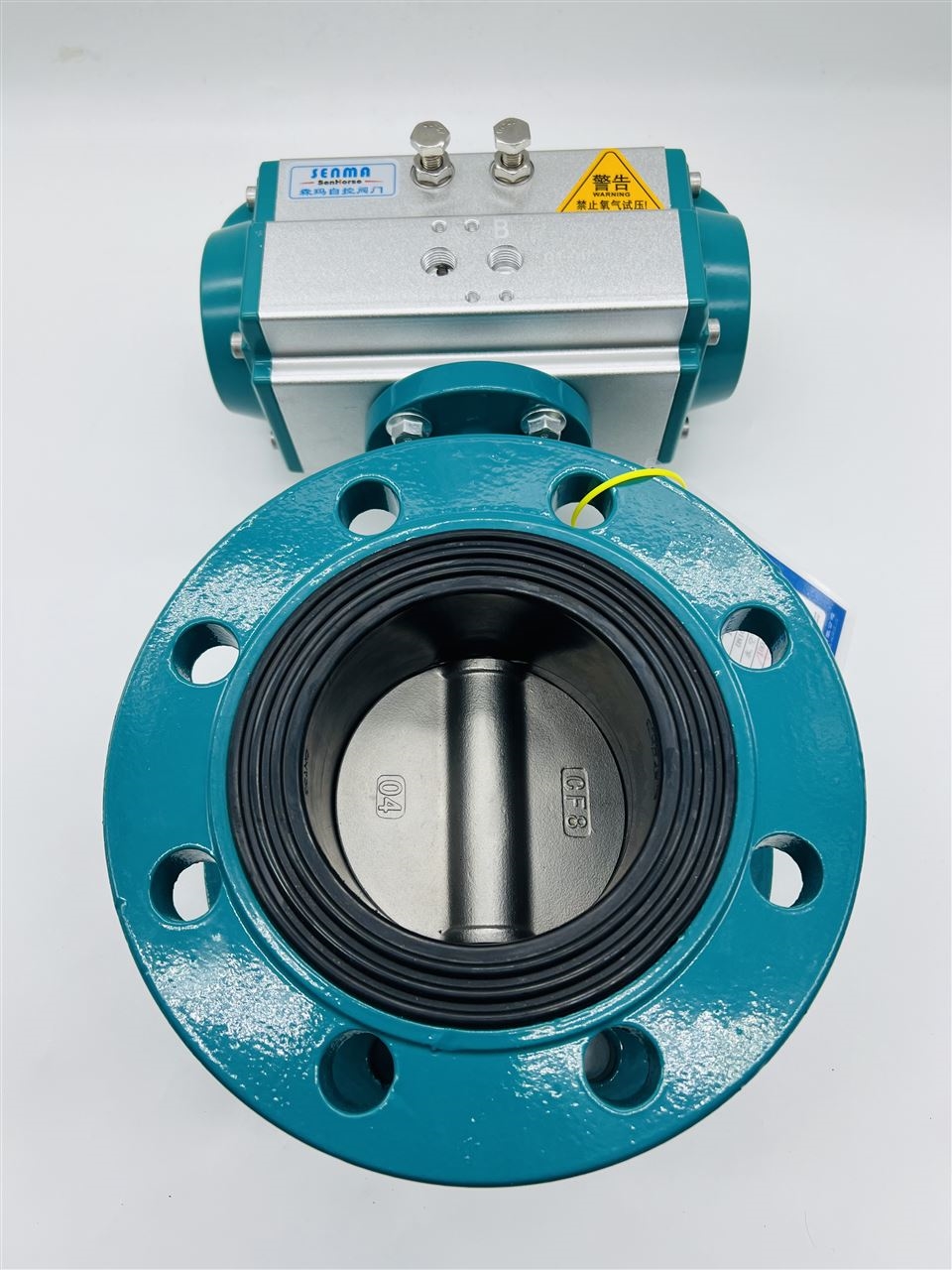

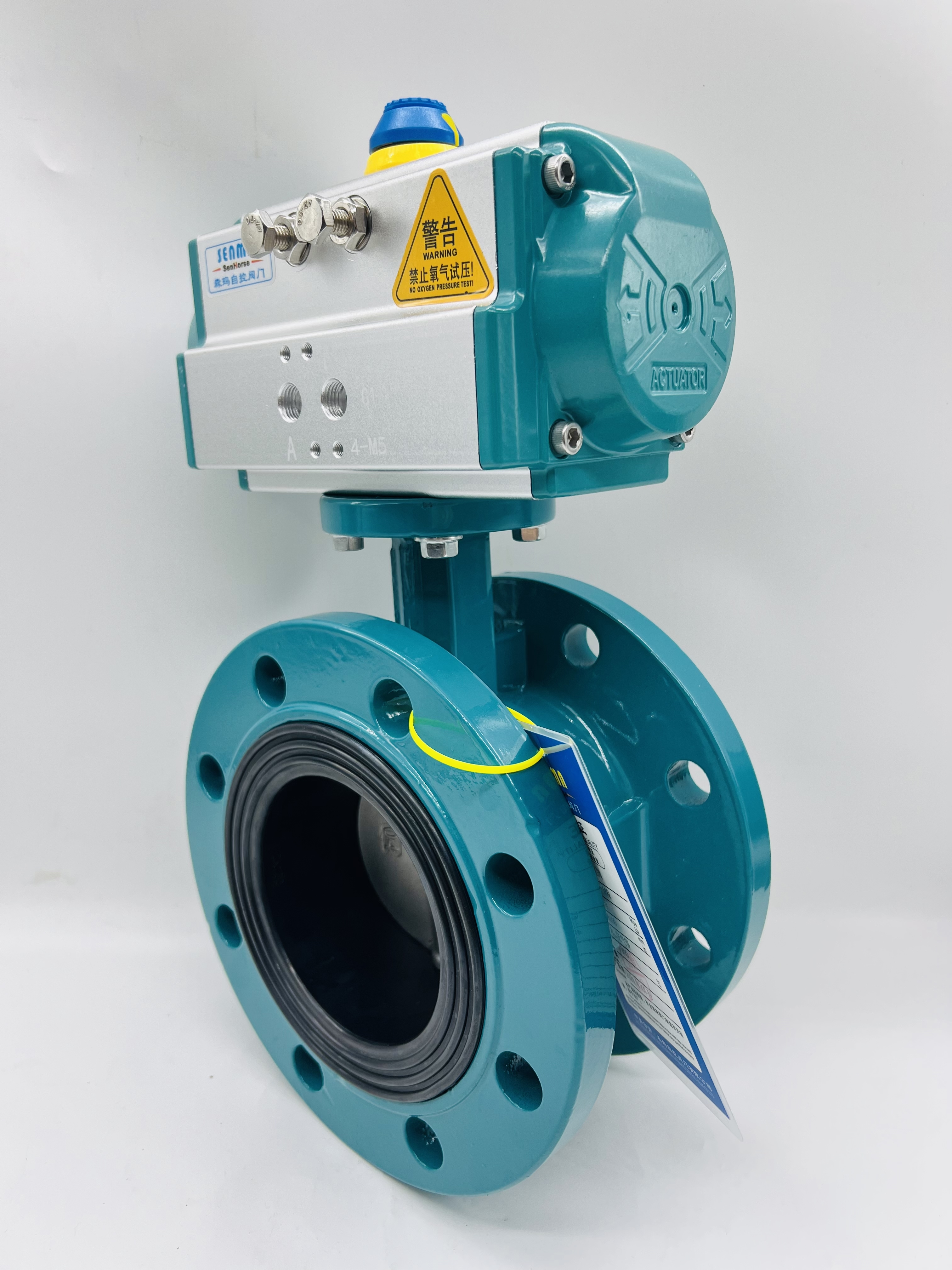

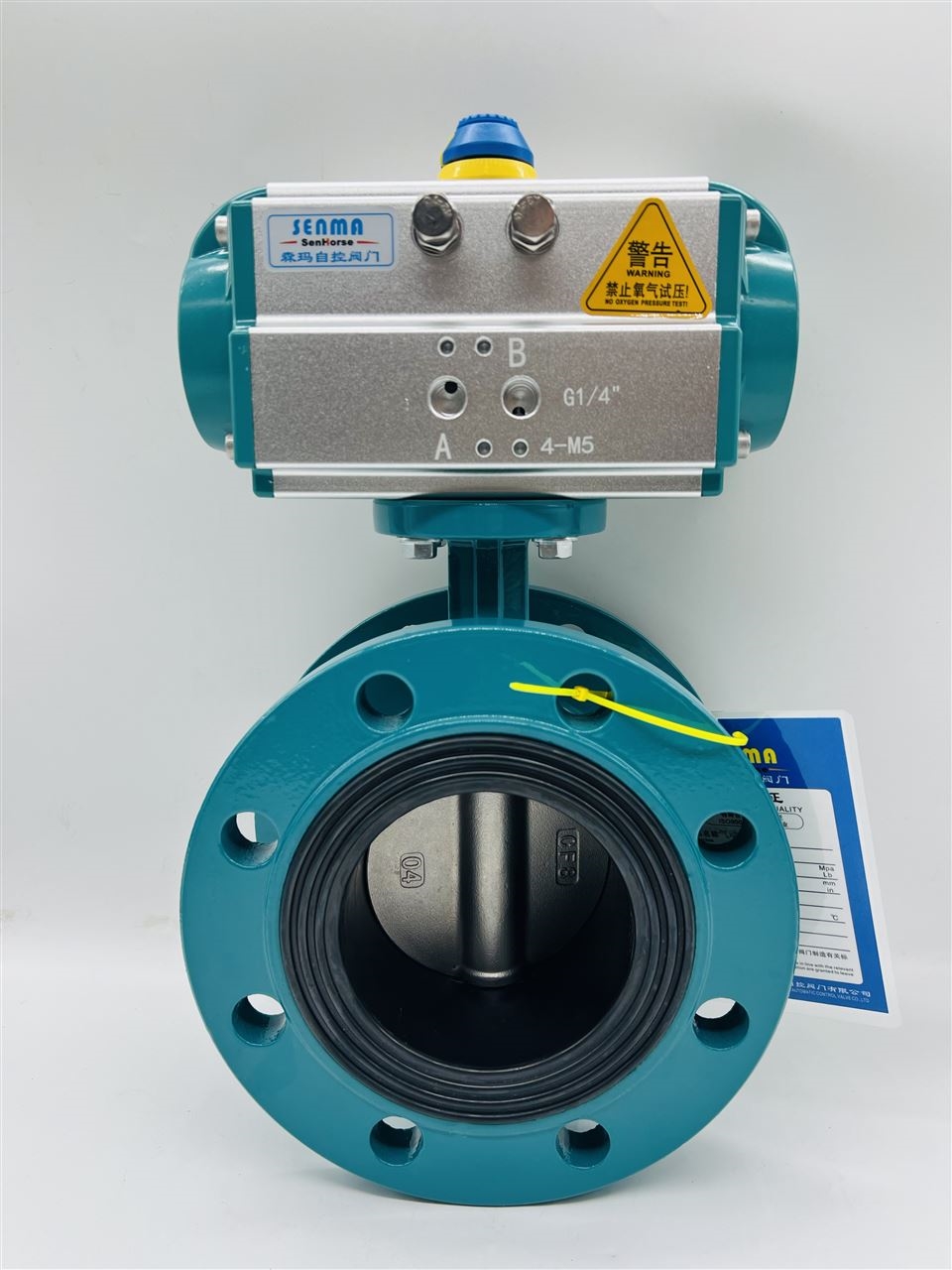

气动不锈钢板法兰蝶阀SMD641XP-16Q实拍图片

气动不锈钢板法兰蝶阀SMD641XP-16Q
